توضیحات محصول

مشخصات

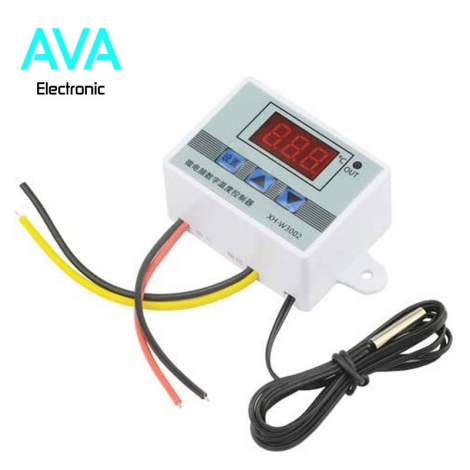

ولتاژ کاری ۲۲۰ ولت AC و جریان خروجی رله ۱۰A
سنسور NTC10K با سیم ۱ متری
اندازه ابعاد ۶۰x45x31mm

نحوه استفاده

مدهای کاری

تشخیص مد کاری در این ماژول به صورت اتوماتیک می باشد و با توجه به تعیین دمای Start و Stop صورت می گیرد. مد Heating در صورتی که دمای Start از دمای Stop کمتر باشد. مد Cooling در صورتی که دمای Stop کمتر از دمای Start باشد. مد Cooling برای کنترل یک هیتر و مد Cooling برای کنترل سیستم سرمایشی کاربرد دارد. به عنوان مثال دمای Start برابر با ۱۰ و دمای Stopبرابر با ۳۰ باشد مد Heating می باشد و با گذشتن دما از دمای Stop خروجی تا زمانی که به دمای Start برسد فعال می ماند.

تنظیم پارامترها

با زدن جهت بالا دمای Start و با زدن جهت پایین دمای Stop تنظیم شده نمایش داده می شود.
P0 تنظیم دمای Start
P1 تنظیم دمای حد Stop
P2 تعیین offset برای کالیبره شدن
P3 تعیین تاخیر تغییر وضعیت خروجی(دقیقه)

پیغام های نمایشگر

۸۸۸: درمواقع استارت سیستم و ریست تنظیمات ماژول(با نگه داشتن کلید های جهت دار به مدت بیشتر از ۳ ثانیه تنظیمات کارخانه اعمال می شود).
LLL: قطع یا خطا در داده های سنسور.
HHH: دما از حد مجاز بیشتر است.
