ماژول آمپلی فایر صوتی دو کانال 120W استریو TPA3116D2 اورجینال

ماژول آمپلی فایر صوتی دو کانال ۱۲۰W استریو TPA3116D2 اورجینال

340,000 تومان

ماژول آمپلی فایر صوتی دو کانال استریو 120 وات با ولتاژ کاری 12 الی 24 ولت

خرید نسخه کپی ماژول آمپلی فایر دوبل 2x120W

موجود در انبار

توضیحات محصول

ماژول آمپلی فایر استریو دوبل XH-M543 بر مبنای تراشه TPA3116D2 طراحی شده است. ولتاژ کاری این آمپلی فایر ۱۲ تا ۲۶ ولت DC است.میزان توان خروجی آمپلی فایر به میزان ولتاژ ورودی وابسته است. به طوری که با اعمال ولتاژ ورودی ۱۲ ولت توان ۵۰ وات و همچنین با اعمال ولتاژ ۲۴ ولت توان ۱۲۰ وات در هر کانال خواهید داشت. برای دریافت حداکثر توان، اعمال ولتاژ ۲۴ ولت توصیه می شود. همچنین برای دریافت راندمان بهتر بلندگو های ۴ اهم برای اتصال به خروجی های این آمپلی فایر توصیه شده است.در هنگام اتصال بلندگو به خروجی های آمپلی فایر به قطب های منفی و مثبت توجه نمایید.

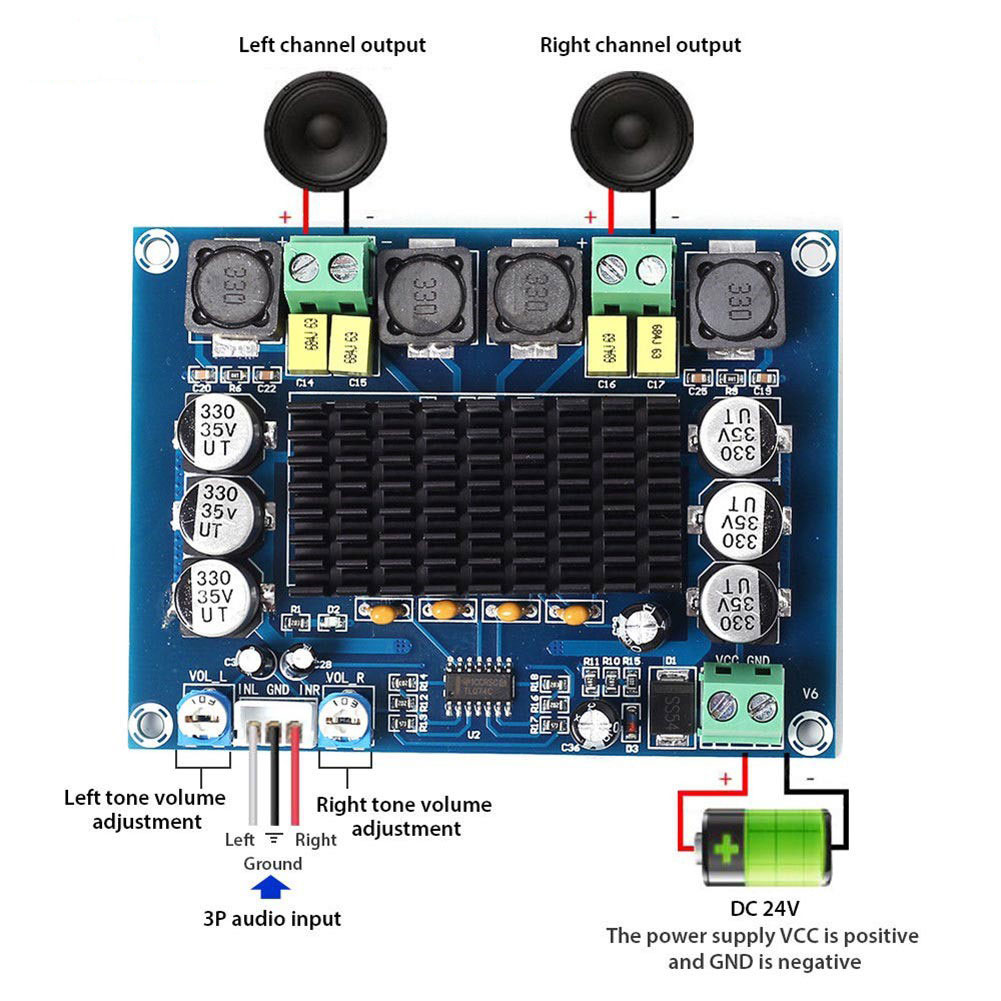

در این ماژول پتانسیومترهای قرار گرفته در دو طرف ترمینال ورودی صدا، وظیفه تنظیم میزان صدای بلندگوهای Left و Right را بر عهده دارند. همچنین محل اتصال تغذیه ماژول با علائم VCC و GND در کنار کانکتور سبز رنگ مشخص شده است. که پایه VCC تغذیه مثبت و پایه GND مربوط به تغذیه منفی آمپلی فایر است.



استفاده از تراشه‌ی حرفه‌ای TPA3116D2 با کلاس نوع D موجب شده تا راندمان این آمپلی فایر با وجود ۲۴۰ وات توان مصرفی بسیار بالا بوده و کارایی آن را به حد نهایی خود برساند.

خصوصیات:

  • آمپلی فایر نوع D
  • توان ۲۴۰ وات نامی در خروجی
  • راندمان: ۹۰%
  • دارای چیپ قدرتمند TPA3116
  • ولتاژ کاری ۱۲ تا ۲۶ ولت DC
  • SNR=100db
  • امپدانس خروجی ۴ الی ۸ اهم
  • دارای دو کانال استریو
  • ابعاد ۹۲mm x 68mm



      توان خروجی متناسب با ولتاژ ورودی:

  • در ۱۲ ولت DC   =>    توان:  ۲×۵۰ وات
  • در ۲۴ ولت DC   =>    توان: ۲×۱۲۰ وات



اطلاعات اضافی

وزن60 g

همه نقد ها

  1. حسن:

    سلام
    این قطعه که به آمپلیفایر فایر وصل کردید چیه ؟ و میتونید من رو برای ساخت یک اسپیکر خانگی سه تکه بلوتوث راهنمایی کنید چه لوازم و ماژولهایی لازم دارم؟
    سپاسگزارم

  2. admin:

    ماژولی که در کنار آمپلی فایر قرار گرفته آمپلی فایر رو تغذیه می کنه شما با استفاده از یک آداپتور می تونید این کار رو انجام بدید. اگر نیاز به آمپلی فایری دارید که بلوتوث هم داشته باشه از ماژول آمپلی فایر بلوتوثی با تراشه TDA7492 استفاده کنید . این ماژول مناسب شماست.

  3. bakhtyar:

    خوب برای کنترل کردن آن از راه دور چی میشه استفاده کرد

  4. حمیدرضا ادیب:

    ۸ohm2*30w
    ۴ohm2*50w
    RMS

  5. محمد رشیزاده (مالک تأیید ‌شده):

    سلام من به این آمپلی‌فایر آداپتور ۲۴ ولت ۱ آمپر رو بهش وصل کردم ولی کار نکرد دلیلش رو میشه بگین ممنون میشم

  6. admin:

    سلام
    برای راه اندازی این آمپلی فایر شما باید از منبع تغذیه ۲۴ ولت ۱۰ آمپر استفاده کنید.

  7. علیرضا (مالک تأیید ‌شده):

    سلام آیا آی سی این ماژول واقعا اصل و ۳۲ پین است؟

  8. admin:

    سلام
    بله در این آمپلی فایر از آی سی اورجینال ۳۲ پین TPA3116 استفاده شده.

  9. برهان رزمی (مالک تأیید ‌شده):

    سلام خسته نباشید خدمت عزیزان
    بسته به دستم رسید آمپلی فایر عالیه یعنی نمیشه توصیفش کنم هر چقدر بگم کم گفتم ممنون از فروشنده گرامی💐

  10. بنیامین:

    سلام.با منبع تغذیه ۲۴ولت ۱۵ امپر اسیب نمیبینه؟

  11. admin:

    سلام
    با توجه به اینکه این محصول اورجینال هست با اتصال ولتاژ ۲۴ بهترین خروجی میده.
    در مدل کپی فقط باید ولتاژ ۱۲ ولت به آمپلی فایر متصل کنید با اتصال تغذیه ۲۴ ولت به مدل کپی، آی سی آمپلی فایر بلافاصله آسیب میبینه.
