توضیحات محصول

برد BT-201 یک ماژول بلوتوث از نوع مونو MP3 است که از ورودی بلوتوث / U-disk / TF-Card پشتیبانی می کند همچنین دارای تقویت کننده داخلی ۳ وات بوده و کاربر میتواند بلندگوها را مستقیماً به برد متصل کند. یکی از بهترین قابلیت‌ها و ویژگی این ماژول داشتن رابط سریال (RXD, TXD) است که امکان کنترل از طریق دستورات سریال AT را فراهم می کند. با استفاده از ماژول BT-201 می توانید انواع برنامه‌های بلندگوی هوشمند را توسط امبدد برد نیز توسعه دهید.

مشخصات

مدل : BT-201
ولتاژ کاری : ۳٫۳ ولت الی ۵ ولت DC
جریان کاری : حداکثر ۲۰ میلی آمپر
دارای آمپلی فایر داخلی : ۳ وات با قابلیت اتصال مستقیم بلند گو به برد
حداکثر امپدانس بلندگو قابل اتصال : ۴ اهم الی ۸ اهم
دمای کاری : ۲۰- الی ۸۵+
کلاس آمپلی فایر : کلاس D
دارای گیرنده بلوتوث ورژن ۵٫۰
محدوده فرکانس Class24dbM 2.4g — 2.480g
تعداد کانال : تک کانال (مونو)
قابلیت اتصال میکروفن برای انتقال صدا و انجام مکالمات تلفنی از طریق بلوتوث
قابلیت خواندن آهنگ از طریق USB حداکثر تا ۱۲۸ گیگابایت
قابلیت خواندن آهنگ از طریق TF-Card حداکثر تا ۱۲۸ گیگابایت
پشتیبانی از فرمت MP3، WAV، WMA، FLAC، AAC، APE
برد بلوتوث: تا ۱۰ متر (بدون مانع)
فرکانس پاسخ‌گویی: ۲۰Hz تا ۲۰kHz
نسبت سیگنال به نویز (SNR): بیش از ۸۰dB

نام نمایشی بلوتوث در ارتباط  bt201-ble یا bt201

ویژگی

– پشتیبانی از تماس بلوتوث، کنترل چند دکمه ای، آخرین موسیقی، موسیقی بعدی، مکث پخش، تنظیم صدا و سایر عملکردها.
– پورت سریال کنترل فرمان AT پشتیبانی برای تغییر نرخ باود برای تغییر نام بلوتوث
– پشتیبانی از USB
– پشتیبانی از TF-Card
– دارای سوکت جهت اتصال گیرنده IR
– دارای جک ۳٫۵ میلی متری خروجی صدا Audio
– دارای کلیدهای تعبیه شده جهت کنترل پخش آهنگ ها
– قابلیت پخش فرمتهای MP3 , WAV, APE, FLAC, FAT32, FAT16

کاربرد

قابلیت طراحی ضبط‌های بلوتوثی پرتابل
امکان طراحی انواع ضبط های بلوتوثی خودرو
قابلیت تبدیل رادیو پخش‌های قدیمی به بلوتوثی

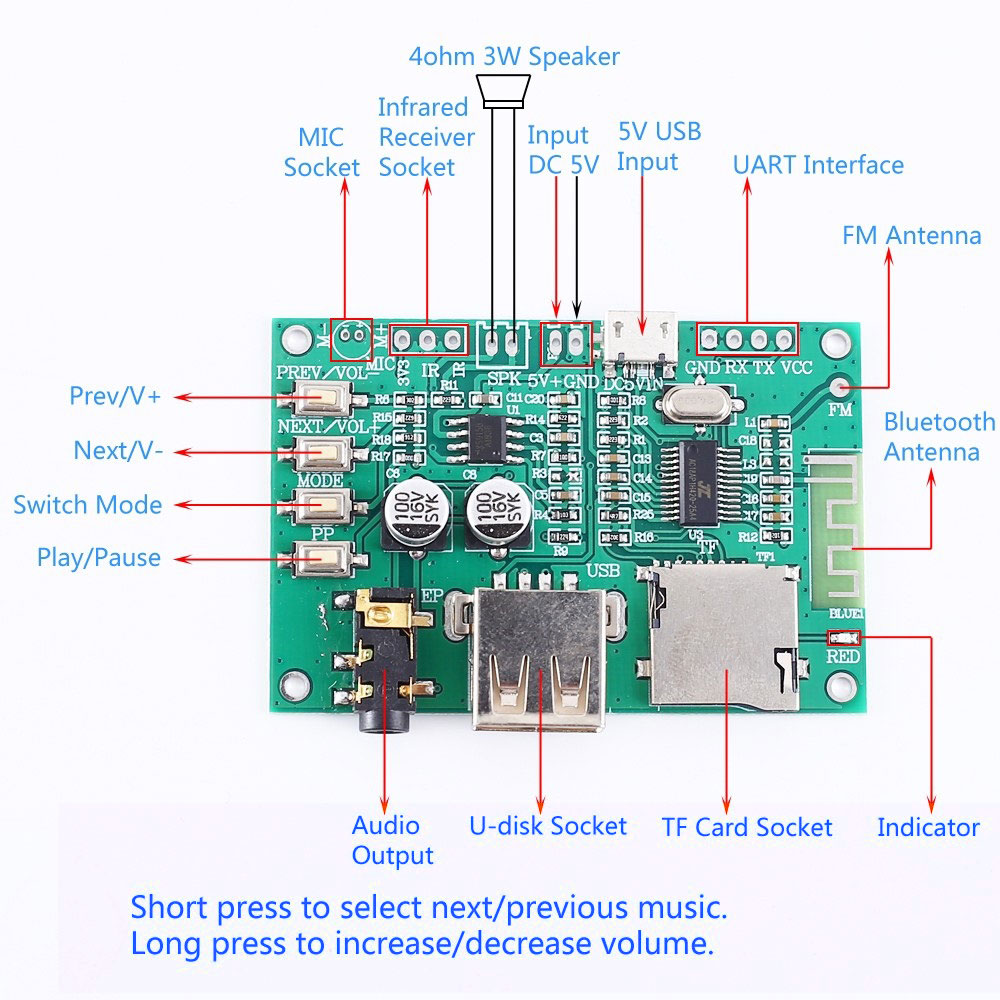

تک سوئیچ‌ها

شماره ۱ برای پخش یا وقفه در فایل صوتی
شماره ۲ برای تغییر مد ماژول کاربرد دارد. به وسیله این تک سوئیچ می توان مشخص کرد که ورودی صدا از طریق کدام یک از حالت های بلوتوث، TF CARD و یا کانکتور USB باشد.
شماره ۳ برای تغییر به آهنگ بعدی در لیست پخش و کاهش صدا کاربرد دارد.
شماره ۴ برای تغییر به آهنگ قبلی در لیست پخش و افزایش صدا کاربرد دارد.

محتویات بسته بندی

• یک عدد برد BT-201
• پین هدر
• میکروفن خازنی
