توضیحات محصول

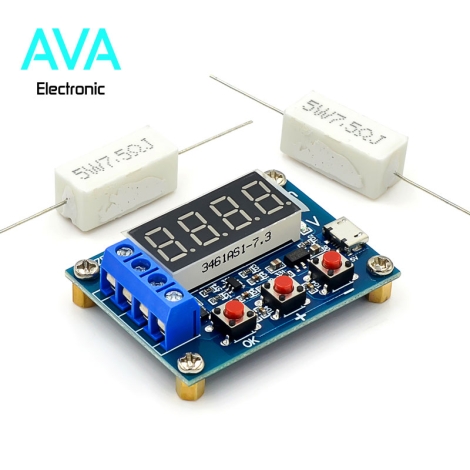

ماژول تستر ظرفیت باتری لیتیوم یون ZB2L3 برای اندازه‌گیری عملکرد باتری‌ها طراحی شده است. برای استفاده از این تستر، باتری باید کاملاً شارژ شده و به درستی به ورودی‌های مشخص شده وصل شود. تستر از طریق USB تغذیه می‌شود و برای شروع تست، باید دکمه “ok” فشار داده شود. ولتاژ پایانه را می‌توان به صورت دستی تنظیم کرد. نتایج شامل ظرفیت باتری، جریان و ولتاژ دشارژ بر روی نمایشگر نشان داده می‌شود. در صورت رسیدن ولتاژ به مقدار تنظیم شده، نمایشگر به طور مداوم چشمک می‌زند تا زمانی که دکمه “ok” دوباره فشار داده شود.
مشخصات فنی ماژول تستر ظرفیت باتری لیتیوم یون ZB2L3 :
- حداکثر جریان مصرفی: ۷۰ میلی‌آمپر
- ولتاژ تغذیه: ۴٫۵ تا ۶ ولت
- رنج ولتاژ قابل اندازه‌گیری: ۱ تا ۱۵ ولت
- حداکثر خطای اندازه‌گیری ولتاژ: ±۱% + ۰٫۰۲ ولت
- حداکثر خطای اندازه‌گیری جریان: ±۱٫۵% + ۰٫۰۰۸ میلی‌آمپر
- نوع پورت: Micro USB
- ولتاژ پایانه قابل تنظیم: ۰٫۵ ولت تا ۱۱ ولت
- حداکثر جریان قابل عبور از ترمینال‌ها: ۳ آمپر
- حداکثر ظرفیت قابل اندازه‌گیری: ۹۹۹۹ آمپر ساعت
- ابعاد برد: ۵۰ × ۳۷ میلی‌متر
اشکالات ممکن شامل:
- Err1: ولتاژ بیش از ۱۵ ولت
- Err2: ولتاژ کمتر از حد تنظیم شده
- Err3: باتری نمی‌تواند جریان را تحمل کند یا مقاومت داخلی بالا است
- Err4: جریان بیشتر از ۳٫۱ آمپر
