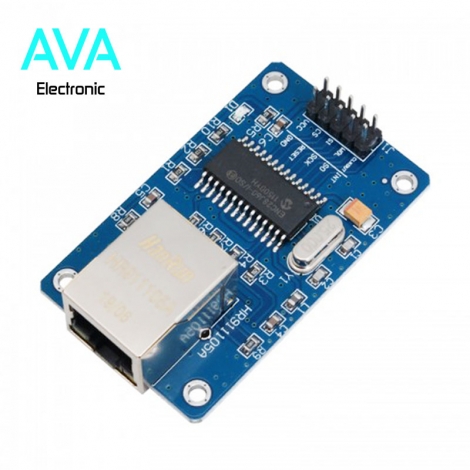

ماژول شبکه ENC28J60 دارای ارتباط SPI ابعاد 55x35mm

ماژول شبکه ENC28J60 دارای ارتباط SPI ابعاد ۵۵x35mm

136,000 تومان

موجود در انبار

شناسه محصول: 34604520 دسته: برچسب: ,

توضیحات محصول

ماژول شبکه ENC28J60 با بهره گیری از آی سی کنترلر اترنت ENC28J60 ویژگی هایی را در اختیار کاربران قرار می دهد که امکان استفاده از پروتکل های شبکه را فراهم می کند. این ماژول شبکه بر مبنای تراشه ENC28J60 و پروتکل SPI طراحی شده است. این آی سی پشتیبانی کاملی را از ارتباط شبکه با سرعت ۱۰Mbps را فراهم می کند و قابل اتصال و راه اندازی توسط تمامی بردهای صنعتی و آموزشی میکروکنترلری می باشد.
این ماژول به شما این امکان را می دهد که برد آردوینو خود را آنلاین کنترل کنید و شما با استفاده از ۱۲ سیم می توانید این ماژول را به آردوینو خود متصل کنید.
این ماژول دارای بلوک های متفاوتی می باشد که به طور کلی شامل بلوک های SPI، رجیستر، بافر رم، پورت دسترسی به بافر، درگاه انتقال داده، بلوک MAC و قسمت کدینگ و دیکدینگ
می باشند.
از این ماژول در اتوماسیون خانگی، برنامه های پزشکی، در سیستم های کنترل و مانیتورینگ، كنترل سيستم ها و تجهيزات برقي و الكترونيكي از طريق اينترنت، شبكه كردن مجموعه اي از ميكروكنترلرهايي كه با فاصله زياد از هم قرار دارند، وب سرورهاي اينترنتي و سیستم های هوشمند استفاده می شود.

Description:
The ENC28J60 is a stand-alone Ethernet controller with an industry-standard Serial Peripheral Interface (SPI). It is designed to serve as an Ethernet network interface for any controller equipped with SPI.
The ENC28J60 meets all of the IEEE 802.3 specifications. It incorporates a number of packet filtering schemes to limit incoming packets. It also provides an internal DMA module for fast data throughput and hardware-assisted checksum calculation, which is used in various network protocols. Communication with the host controller is implemented via an interrupt pin and the SPI, with clock rates of up to 20 MHz. Two dedicated pins are used for LED link and network activity indication.

The ENC28J60 consists of seven major functional blocks:
۱٫ An SPI interface that serves as a communication channel between the host controller and the ENC28J60.
۲٫ Control Registers are used to control and monitor the ENC28J60.
۳٫ A dual-port RAM buffer for received and transmitted data packets.
۴٫ An arbiter to control the access to the RAM buffer when requests are made from DMA, transmit and receive blocks.
۵٫ The bus interface that interprets data and commands received via the SPI interface.
۶٫ The MAC (Medium Access Control) module that implements the IEEE 802.3 compliant MAC logic.
۷٫ The PHY (Physical Layer) module that encodes and decodes the analog data that is present on the twisted pair interface.


Features:
Chip: ENC28J60-I/SO
Crystal: 25MHZ
Network Interface: HR911105A
Power Supply: 3.3 V
Size: 56 x 34 mm
