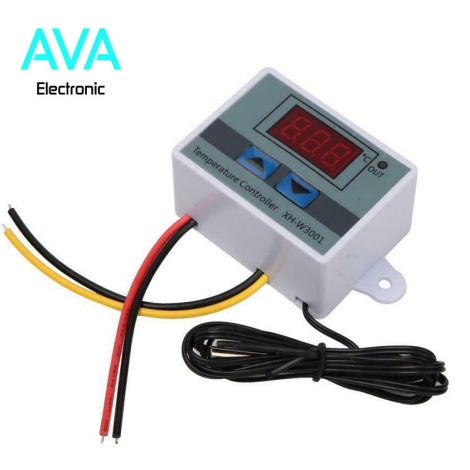

ماژول کنترل دما با خروجی رله XH-W3001 مدل 12 ولت

ماژول کنترل دما با خروجی رله XH-W3001 مدل ۱۲ ولت

135,000 تومان

با استفاده از این ماژول می توان دمای محیط را توسط خروجی رله این ماژول کنترل نمود.

موجود در انبار

شناسه محصول: 30152020 دسته: برچسب: , ,

توضیحات محصول

ماژول کنترل دما با خروجی رله XH-W3001  ، این ماژول یک ترموستات پرکاربرد برای اندازه گیری دما در بازه ۵۰- الی ۱۱۰ درجه سانتی گراد با دقت ۰٫۱ درجه است. ولتاژ کاری این ترموستات ۱۲ ولت DC است. ماژول کنترل دما XH-W3001 با خارج شدن از بازه دمایی که برای آن تعریف شده ولتاژ ۱۲ ولت را در دوسر خروجی رله قرار می دهد. دقت داشته باشید که در دو سر سیم زرد و مشکی در ابتدا ولتاژ صفر بوده و با وصل شدن رله ولتاژ ۱۲ ولت در دو سر آن قرار می گیرد. شما می توانید با استفاده از این ولتاژ ۱۲ ولت هیتر ، فن ، کولر و یا هر وسیله دیگری را تغذیه کنید.



با اعمال ولتاژ ۱۲ ولت به سیم  مشکی و قرمز که مربوط به تغذیه این ترموستات است.ترموستات روشن شده و دمای محیط بروی نمایشگر آن نمایش داده می شود. شما می توانید با استفاده از دکمه هایی که بروی این ترموستات قرار دارد تنظیمات دلخواهتان را جهت کار در دو مد سرمایشی و گرمایشی اعمال کنید.



تنظیم  ماژول XH-W3001 در مد گرمایشی و سرمایشی :

برای کار در مد گرمایشی می بایست با فشردن دکمه Up دمایی که میخواهید در آن دما هیتر راه اندازی شود را وارد کنید مثلا دمای ۲۳ درجه ، حال با فشردن دکمه Down دارد می توانید مشخص نمایید که هیتر در چه دمایی قطع شود مثلا در ۳۰ درجه ، حال چنانچه دما محیط به ۲۳ درجه سانتی گراد برسد هیتر متصل شده به خروجی ماژول روشن شده و باعث می شود تا دمای محیط افزایش یابد. با رسیدن دمای محیط به مقدار تعیین شده (۳۰ درجه) هیتر خاموش می شود.این فرایند بطور دائم با تغییر دما ادامه پیدا می کند.



برای کار در مد سرمایشی چنانچه تنظیمات انجام گرفته برای مد گرمایشی را بلعکس نمایید می توانید از ماژول در مد سرمایشی استفاده کنید. یعنی با فشردن دکمه Up دما ۳۰ درجه را تنظیم نمایید. و با فشردن دکمه Down دما ۲۳ درجه را تنظیم نمایید.حال چنانچه دمای محیط آن قدر گرم شود که به دما ۳۰ درجه برسد دستگاه کولر متصل شده به خروجی ترموستات روشن شده و سعی می کند دمای محیط را خنک کند. با روشن شدن کولر و سرد شدن محیط ، کولر در دمای ۲۳ درجه تنظیم شده خاموش می شود.واین سیکل با تغییر دما ادامه پیدا می کند تا دما در یک بازه خاص حفظ شود.



خصوصیات ترموستات XH-W3001 :

  • ولتاژ کاری ۱۲ ولت
  • دقت اندازه گیری ۰٫۱  درجه
  • اندازه گیری دما در بازه  ۵۰- الی ۱۱۰ درجه سانتی گراد
  • قابلیت کارکردن در دو مد گرمایش و سرمایشی

اطلاعات اضافی

مدل

XH-W3001

ولتاژ کاری

12 ولت DC

توان خروجی

120 وات

ولتاژ خروجی

12 ولت DC

همه نقد ها

  1. امین:

    سلام مصرف کننده ۲۳۰ ولت میشه میشه ب این ترموستات وصل کرد یا فقط باید مصرف کننده ۱۲ ولت دی سی ب خروجی ترموستات وصل کرد .

  2. admin:

    سلام
    خروجی این ماژول ولتاژ ۱۲ ولته ، این سری از ترموستات ها ولتاژ ورودی رو سوئیچ میکنن روی خروجی و شما با استفاده از این ولتاژ ۱۲ ولت میتونید هر مصرف کننده با ولتاژ کاری ۱۲ ولت رو کنترل کنید.

  3. نجات:

    سلام میتونم ب خروجی رله لامپ با برق شهر وصل کنم یا نه فقط مصرف کننده ۱۲ولت dc.???

  4. admin:

    سلام
    خروجی این ترموستات ولتاژ ۱۲ ولته ، برای اتصال لامپ ۲۲۰ ولت باید از مدل ۲۲۰ ولت استفاده کنید، توی سایت موجود هست.

  5. Amir:

    سلام جریان خروجی این ترموستات چقدر است؟

  6. admin:

    سلام
    ۱۲ ولت ۱۰ آمپر
