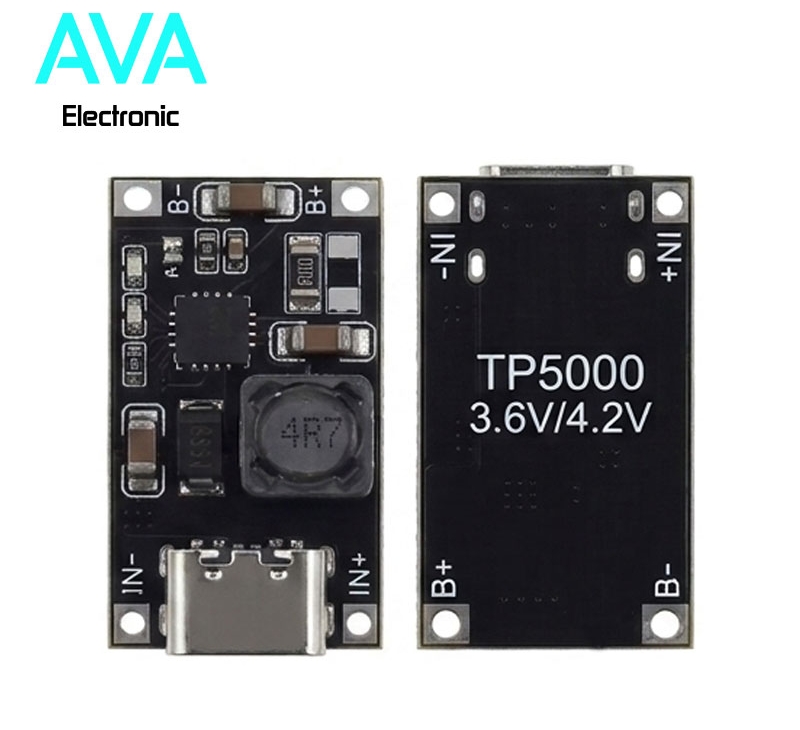

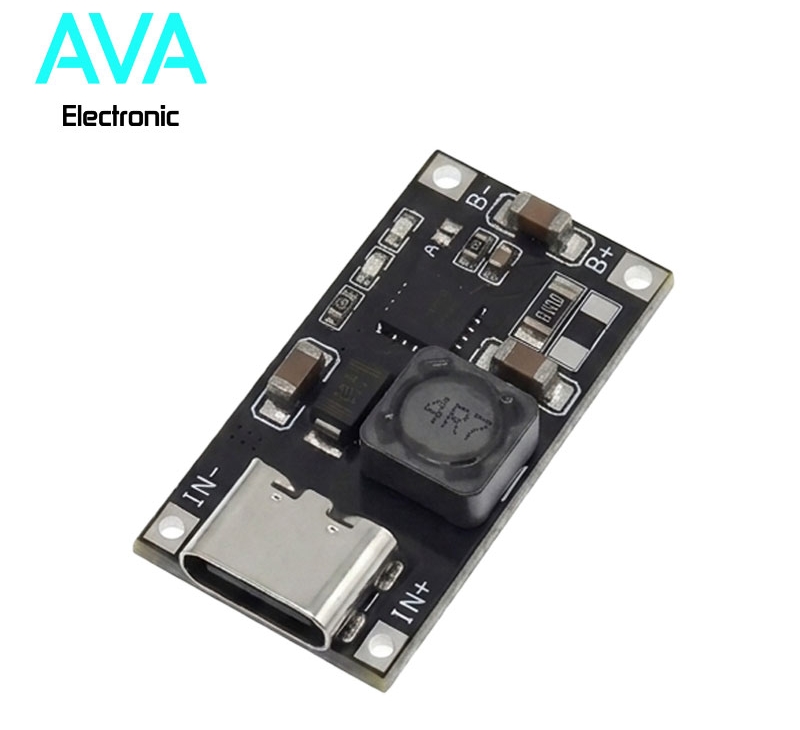

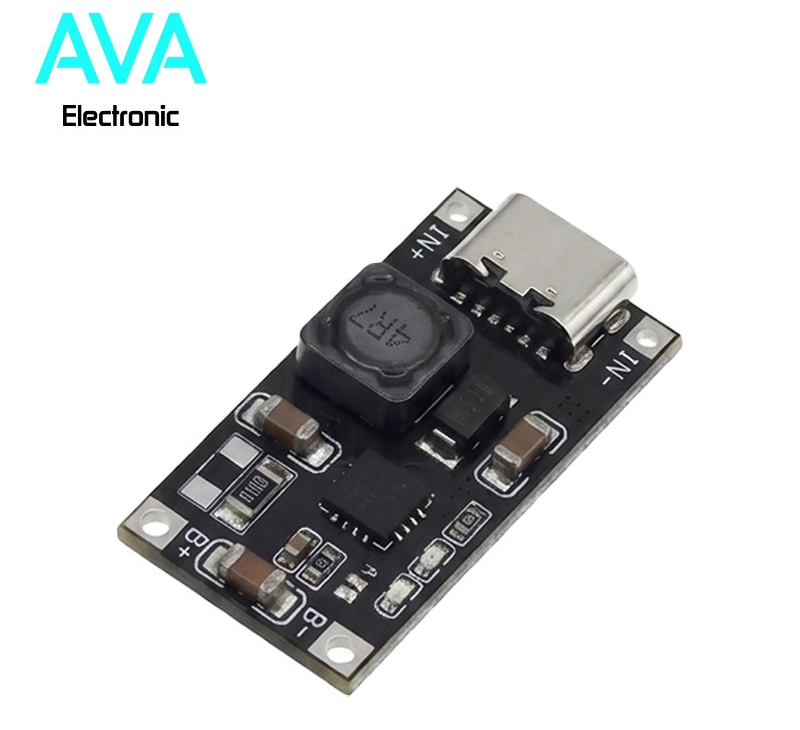

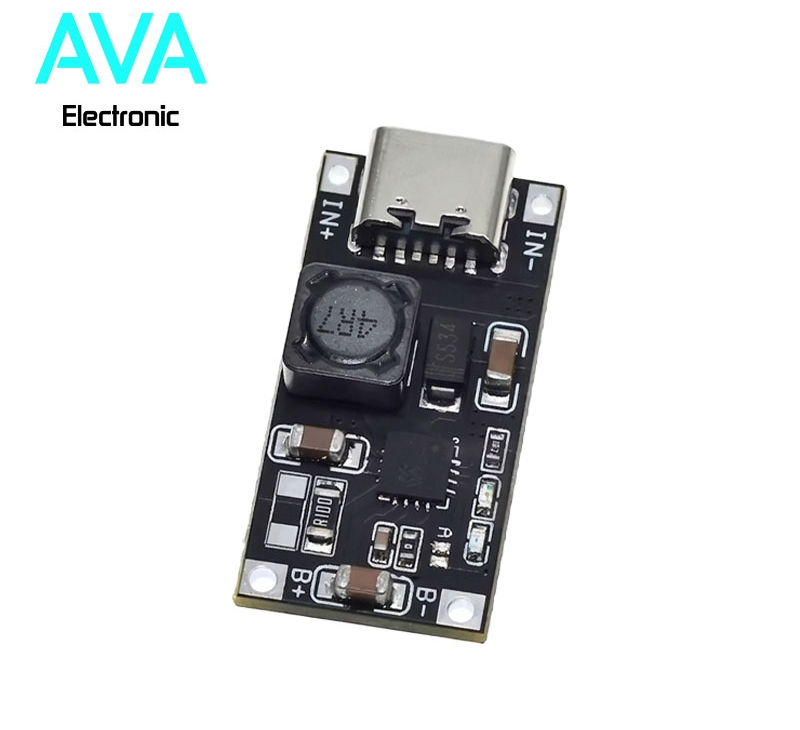

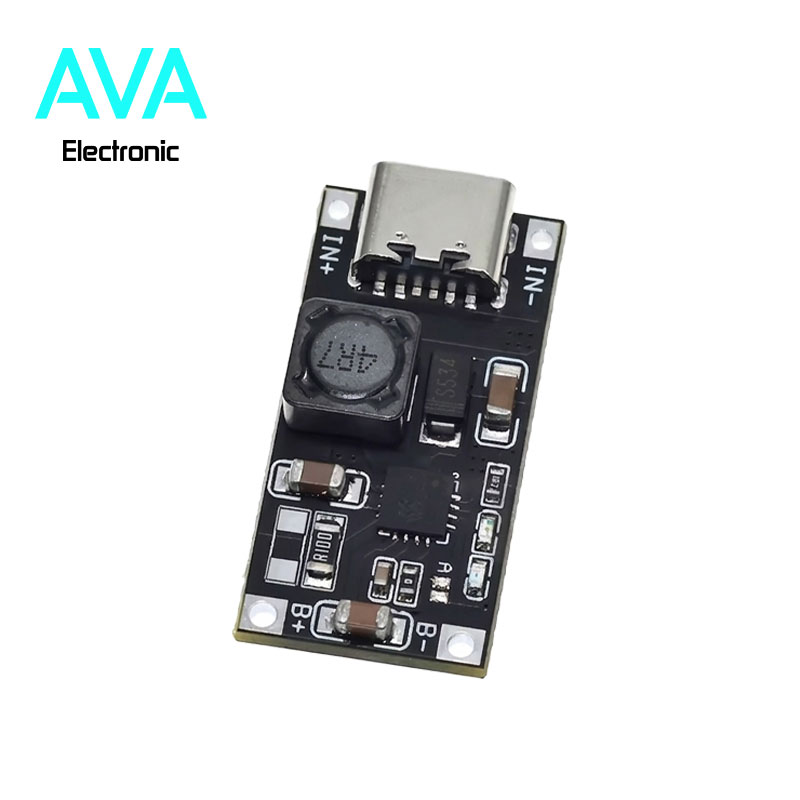

ماژول شارژر TP5000 یک بورد شارژر سوئیچینگ با راندمان بالا و جریان شارژ تا ۲ آمپر است که برای شارژ باتری‌های تک سل لیتیوم-یون (۴٫۲V) و لیتیوم-فسفات یا LiFePO4 (3.6V) طراحی شده است. این ماژول به دلیل داشتن چیپ سوئیچینگ، نسبت به شارژرهای خطی قدیمی (مانند TP4056) گرمای به مراتب کمتری تولید می‌کند و سرعت شارژ بالاتری دارد.

مشخصات فنی و ویژگی‌ها

• تراشه اصلی: TP5000 (شارژر سوئیچینگ فست با راندمان بالا)

• انواع باتری پشتیبانی‌شده:

  • لیتیوم-یون / لیتیوم-پلیمر (ولتاژ شارژ کامل ۴.۲ ولت – حالت پیش‌فرض)

  • لیتیوم-آهن-فسفات LiFePO4 (ولتاژ شارژ کامل ۳.۶ ولت – قابل تنظیم با لحیم‌کاری پد F)

• حداکثر جریان شارژ: ۲ آمپر (۲A) – قابیت تنظیم جریان با تغییر مقاومت

• ولتاژ ورودی: ۴.۵ الی ۹ ولت DC (پیشنهاد: ۵ ولت)

• بازدهی انرژی: حدود ۹۰٪ (کاهش اتلاف انرژی و جلوگیری از داغ شدن بورد)

• نشانگر وضعیت: دارای دو رنگ LED (نمایش حالت در حال شارژ و تکمیل شارژ)

• حفاظت‌های ایمنی: حفاظت در برابر اتصال معکوس باتری، اضافه ولتاژ و دمای بالا
