توضیحات محصول

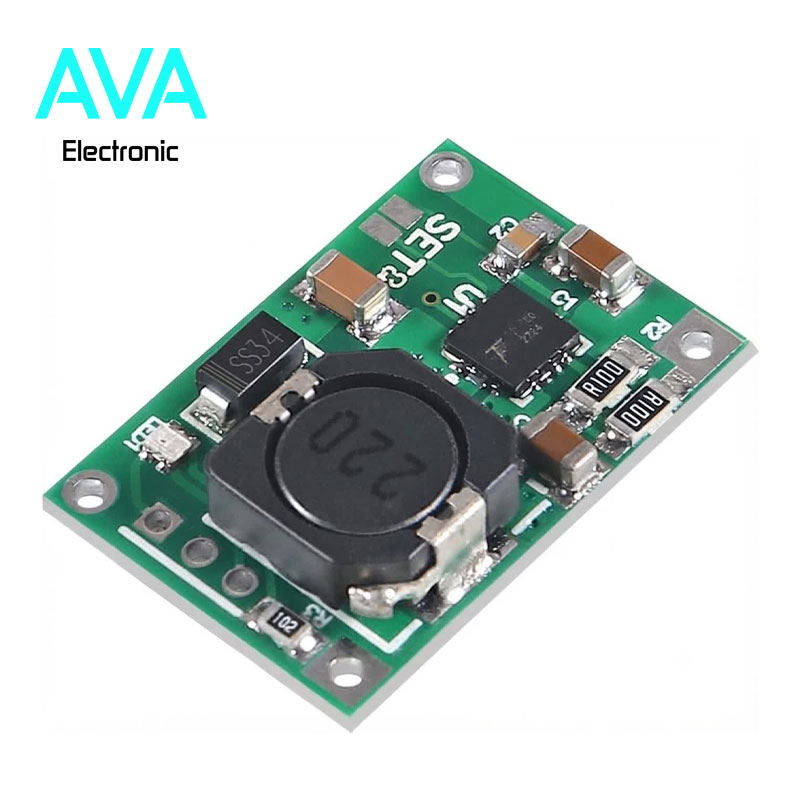

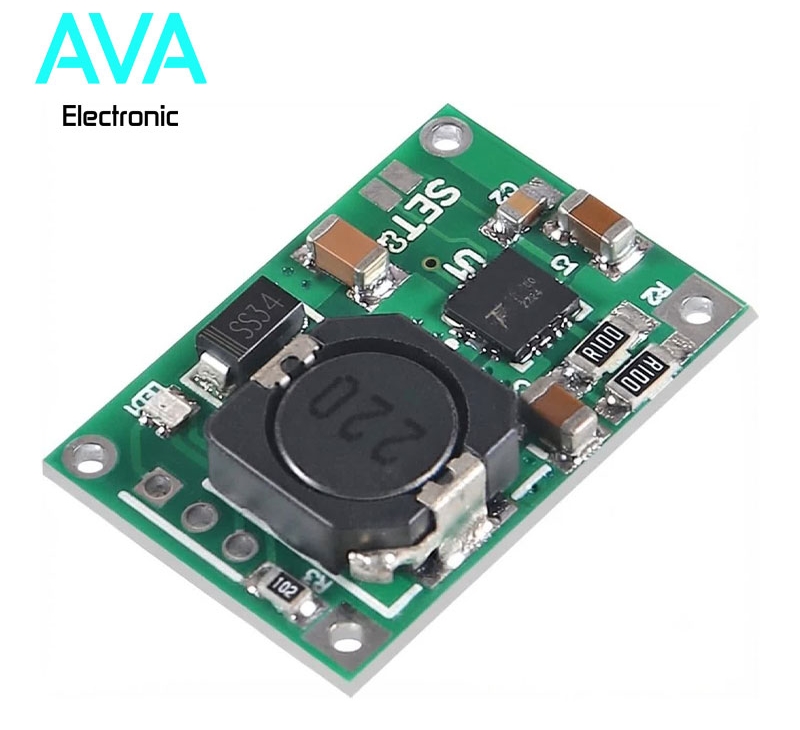

ماژول TP5100 یک شارژر سوئیچینگ هوشمند و قدرتمند با جریان شارژ تا ۲ آمپر است که قابلیت شارژ باتری‌های لیتیومی تک سل (۴٫۲V) و دو سل (۸٫۴V) را دارد. این بورد به لطف توپولوژی سوئیچینگ، تلفات حرارتی بسیار کمی نسبت به شارژرهای خطی دارد و ورودی ولتاژ عریض (۵ تا ۱۸ ولت) آن، امکان شارژ سریع و ایمن پکیج‌های لیتیومی را فراهم می‌کند.

مشخصات فنی و ویژگی‌ها

• تراشه اصلی: TP5100 (شارژر سوئیچینگ فست‌شارژ با راندمان بالا)

• تعداد سلول‌های پشتیبانی‌شده:

  • تک سل (۱S): ولتاژ شارژ کامل ۴.۲ ولت (حالت پیش‌فرض)

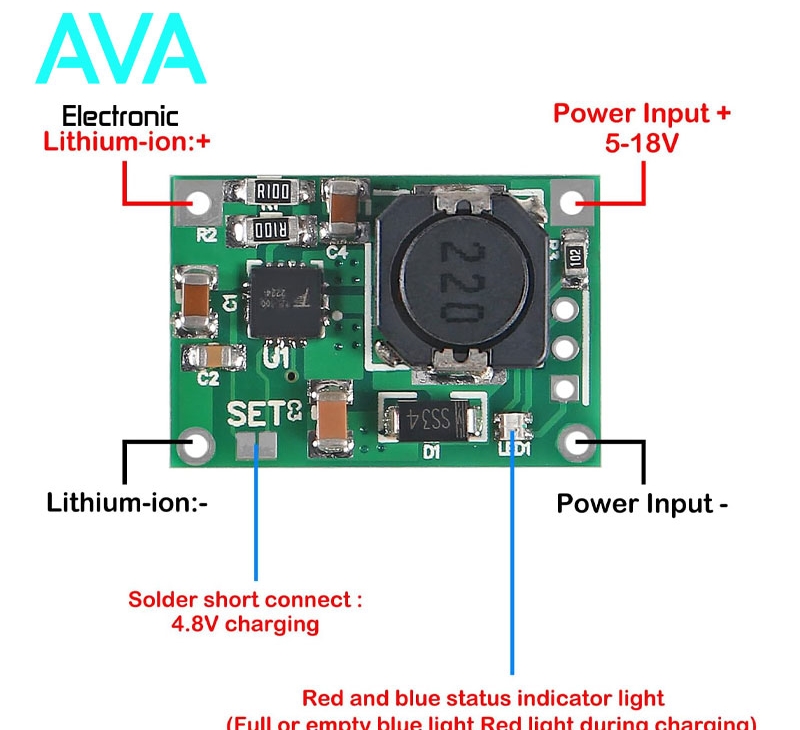

  • دو سل (۲S): ولتاژ شارژ کامل ۸.۴ ولت (با اتصال/لحیم‌کردن جامپر SET)

• ولتاژ ورودی: ۵ الی ۱۸ ولت DC (حداقل ولتاژ ورودی برای حالت ۲ سل باید بالای ۹ ولت باشد)

• حداکثر جریان شارژ: ۲ آمپر (۲A) – قابل تنظیم با تغییر مقاومت‌های نمونه‌گیر جریان

• بازدهی انرژی: حدود ۹۰٪ (کارکرد خنک و عدم داغ شدن شدید در جریان‌های بالا)

• فرکانس سوئیچینگ: ۴۰۰ کیلوهرتز (۴۰۰kHz)

• نشانگر وضعیت: دارای پد اتصال LED دو رنگ (جهت نمایش حالت در حال شارژ و فول‌شارژ)

• حفاظت‌های ایمنی: دارای حفاظت در برابر اضافه ولتاژ، اتصال معکوس باتری، جریان بیش از حد و دمای بالا

• کاربردها: ساخت پاوربانک‌های ۱S/2S، تغذیه ابزارهای شارژی، چراغ‌های شارژی و پروژه‌های رباتیک
