توضیحات محصول

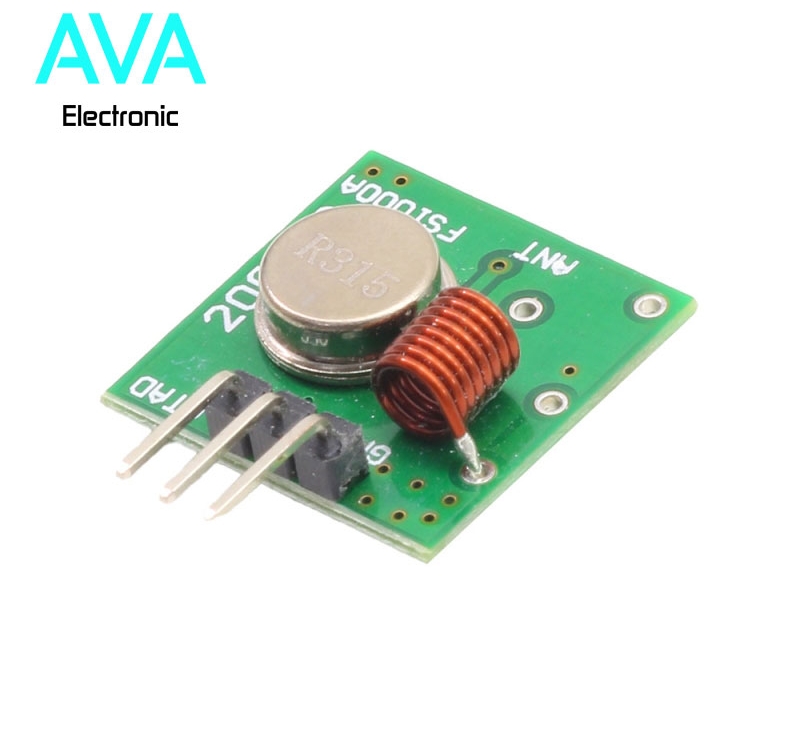

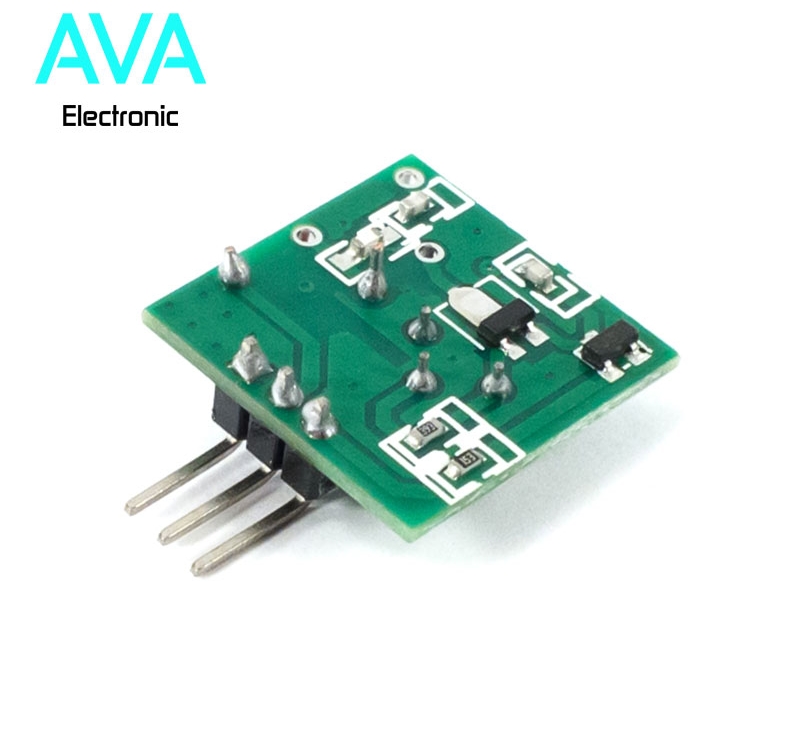

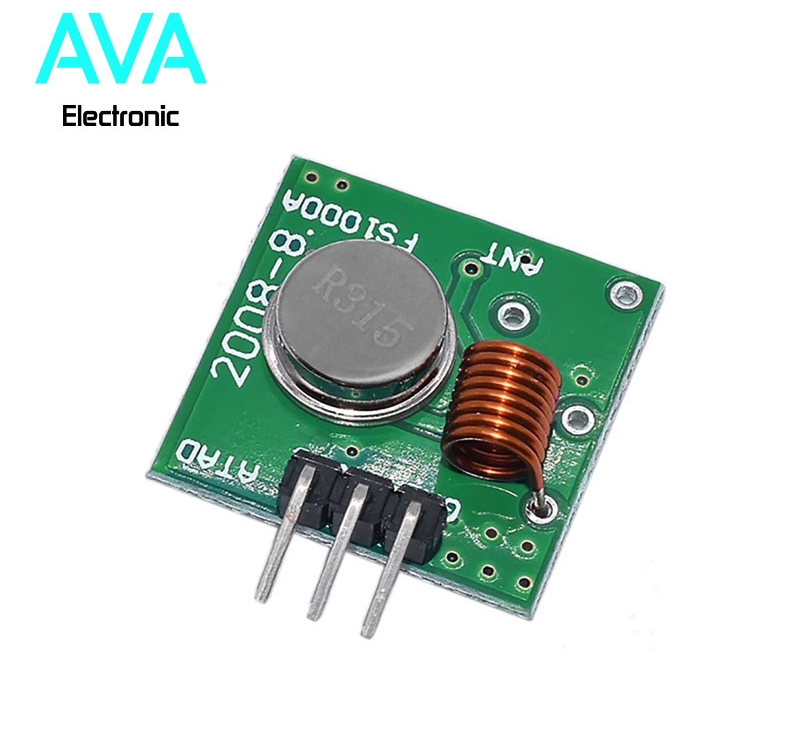

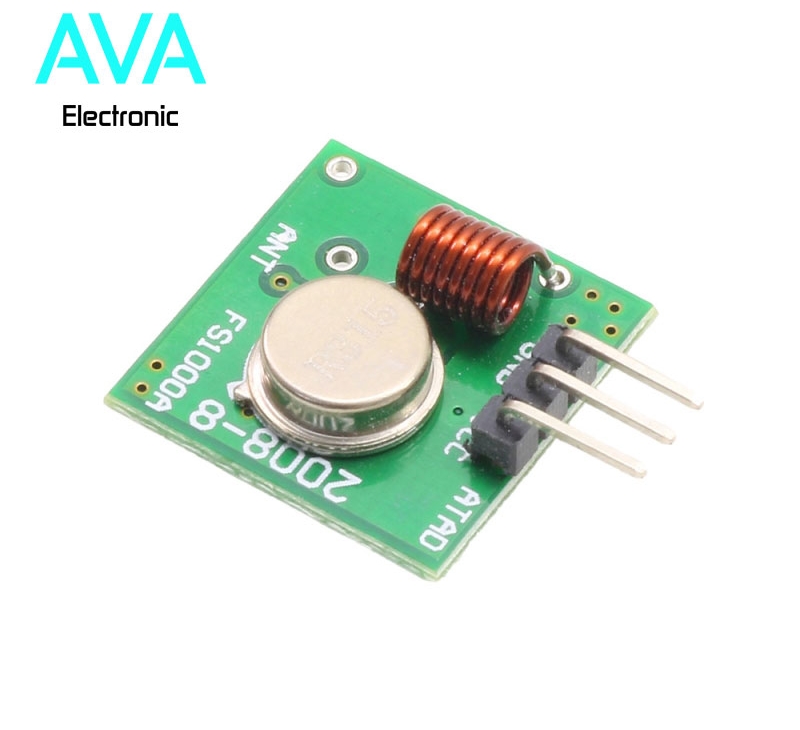

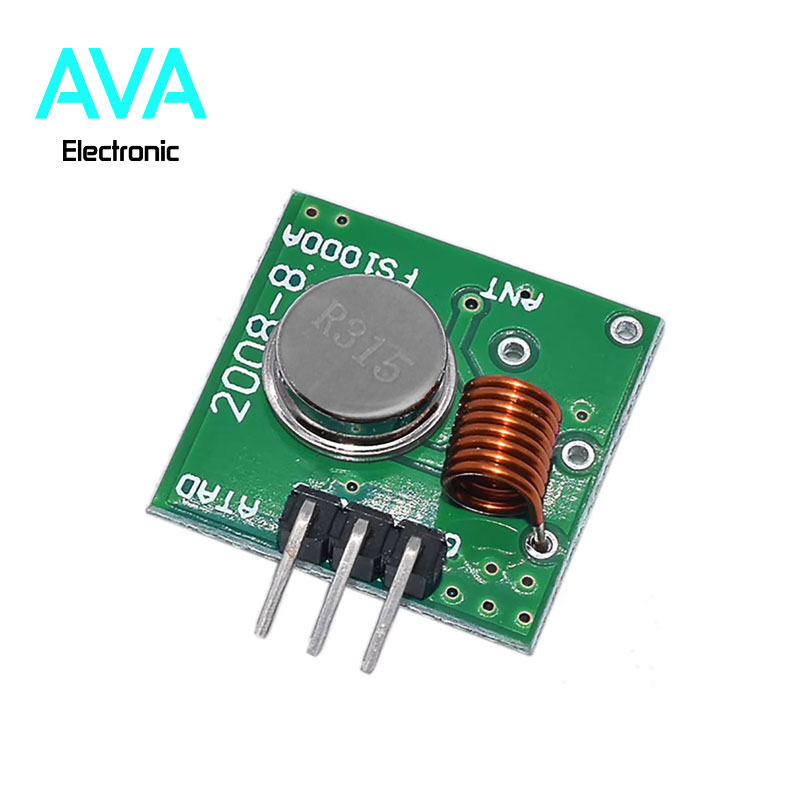

ماژول فرستنده ASK DX-RF 315 مدل FS1000A از قطعات الکترونیکی بسیار ساده‌ای تشکیل شده است که وظیفه اصلی آن‌ها تبدیل داده‌های دیجیتال (صفر و یک) به امواج رادیویی و انتشار آن‌ها در فضاست. هسته اصلی مدار بر پایه یک ترانزیستور یا نوسان‌ساز فرکانس بالا (معمولاً با پایدارکننده موج سطحی یا همان SAW Resonator) طراحی شده که روی فرکانس ۳۱۵ مگاهرتز تنظیم شده است. وقتی روی پایه داده (Data) ماژول ولتاژ منطقی یک قرار می‌گیرد، فرستنده شروع به انتشار حامل رادیویی می‌کند و با صفر شدن ولتاژ، ارسال متوقف می‌شود. به همین دلیل به این شیوه مدولاسیون کلیدزنی قطع و وصل دامنه می‌گویند.

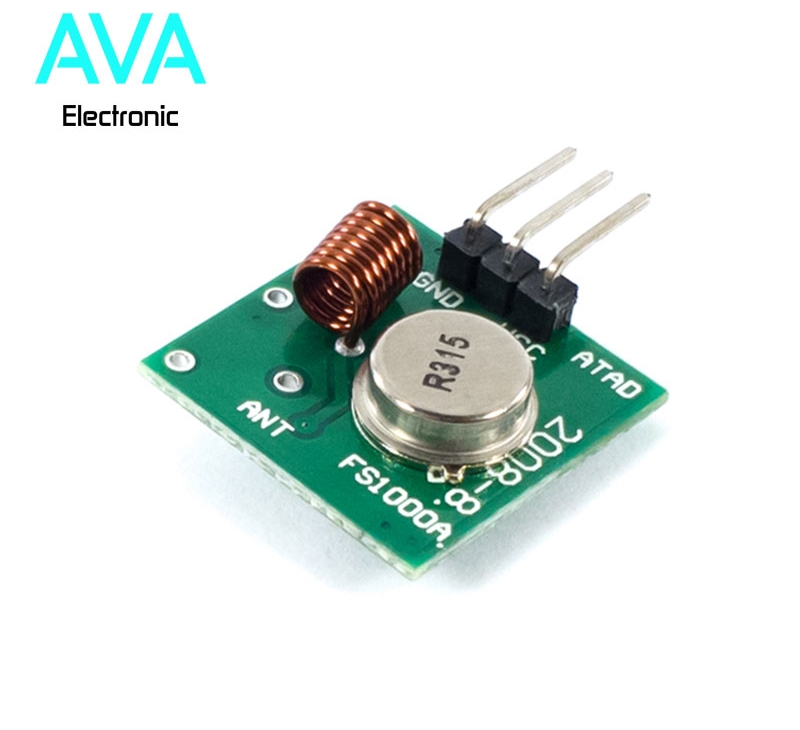

پایه‌های ماژول فرستنده ASK DX-RF 315 مدل FS1000A :

این ماژول معمولاً دارای سه پایه اصلی است که روی برد با برچسب‌های مشخص درج شده‌اند:

1. پایه DATA: ورودی داده‌های دیجیتال است. سیگنالی که از سمت میکروکنترلر (مانند پین دیجیتال آردوینو) یا آی‌سی انکودر تولید می‌شود به این پایه متصل می‌گردد تا روی موج رادیویی سوار شود.

2. پایه VCC: ورودی ولتاژ مثبت تغذیه است. این پایه توانایی کار در بازه ۳ تا ۱۲ ولت را دارد. توجه داشته باشید که هرچه ولتاژ تغذیه به سمت ۱۲ ولت نزدیک‌تر شود، قدرت خروجی و در نتیجه برد فرستنده افزایش می‌یابد، اما میزان توان مصرفی و حرارت تولیدی نیز بیشتر خواهد شد.

3. پایه GND: زمین مدار است که باید به پین منفی منبع تغذیه و زمین مشترک مدار کنترل‌کننده متصل شود.

4. پایه چهارم (آنتن): روی خود بورد یک پد لحیم‌کاری بدون برچسب یا با علامت فنر شکل وجود دارد که محل اتصال سیم آنتن است.
