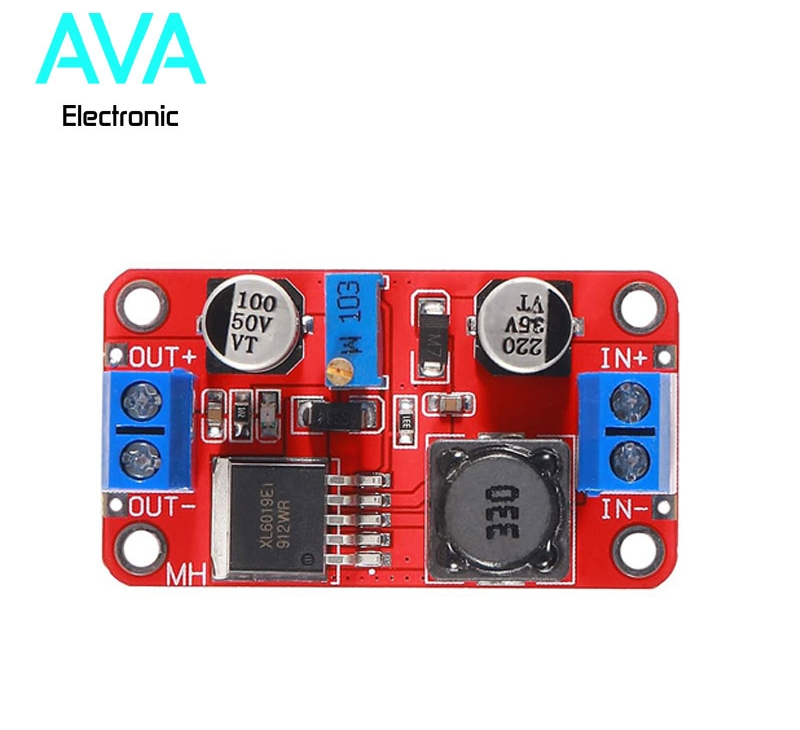

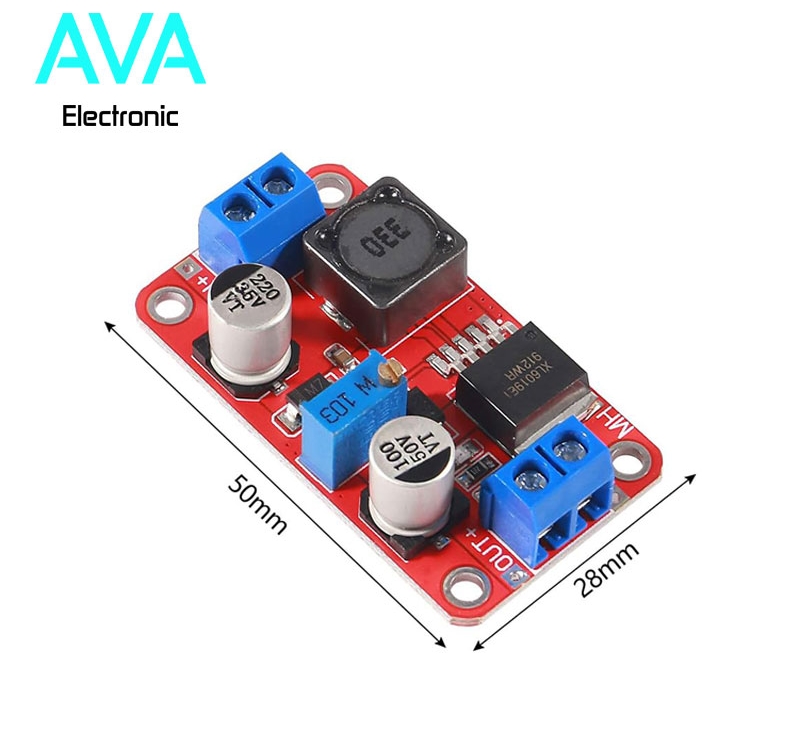

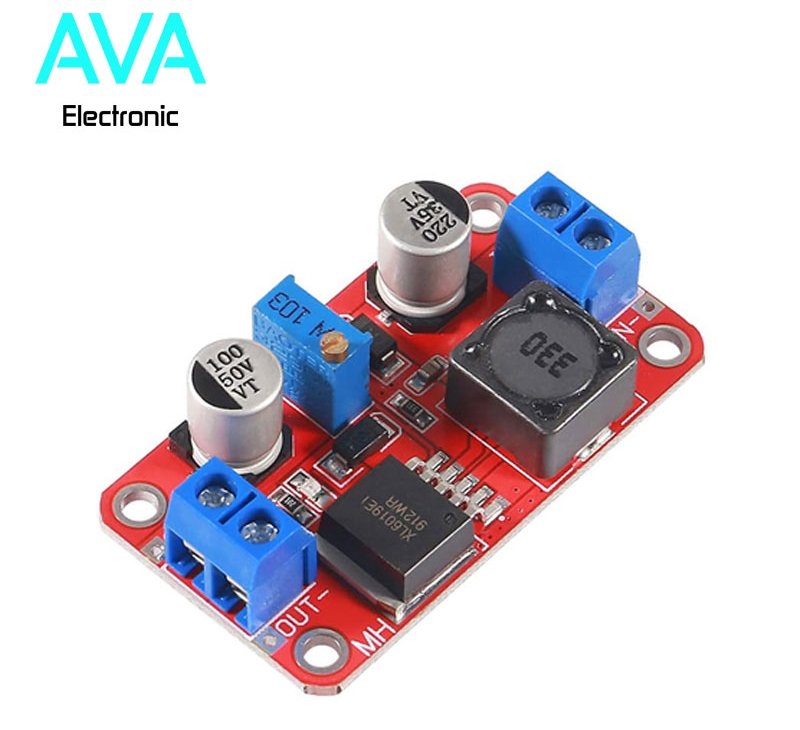

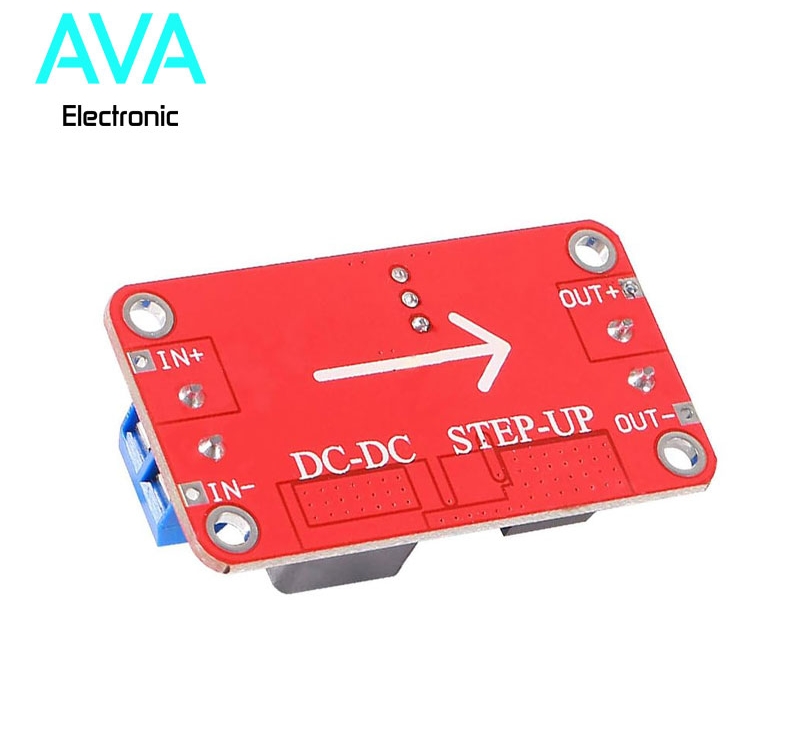

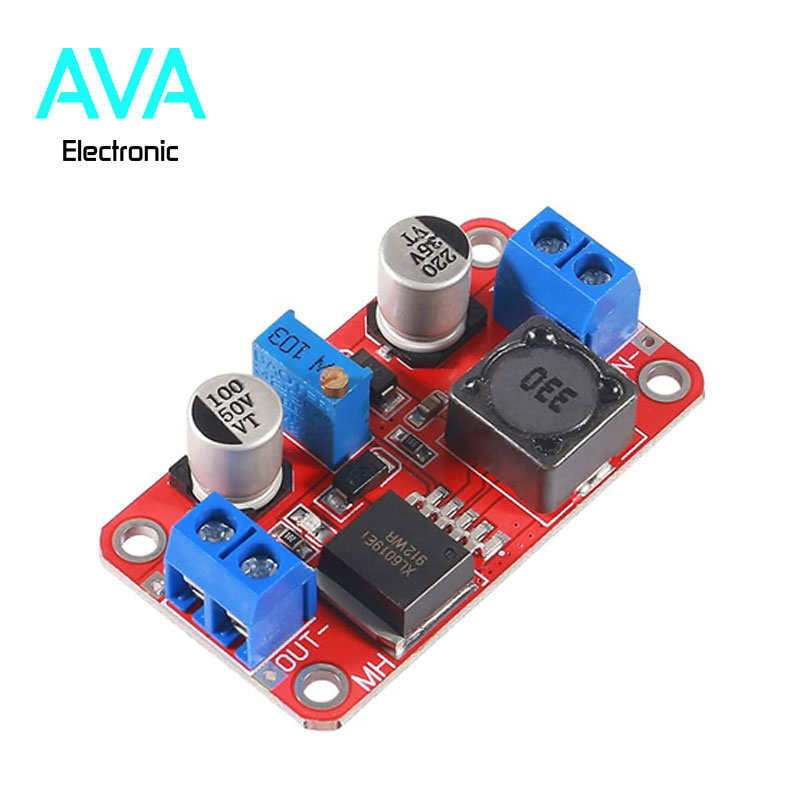

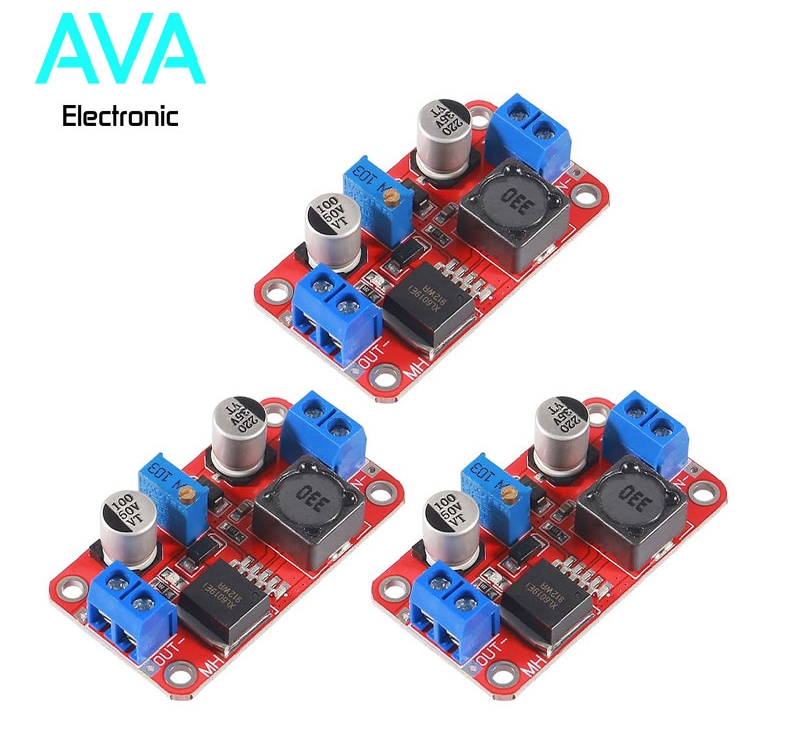

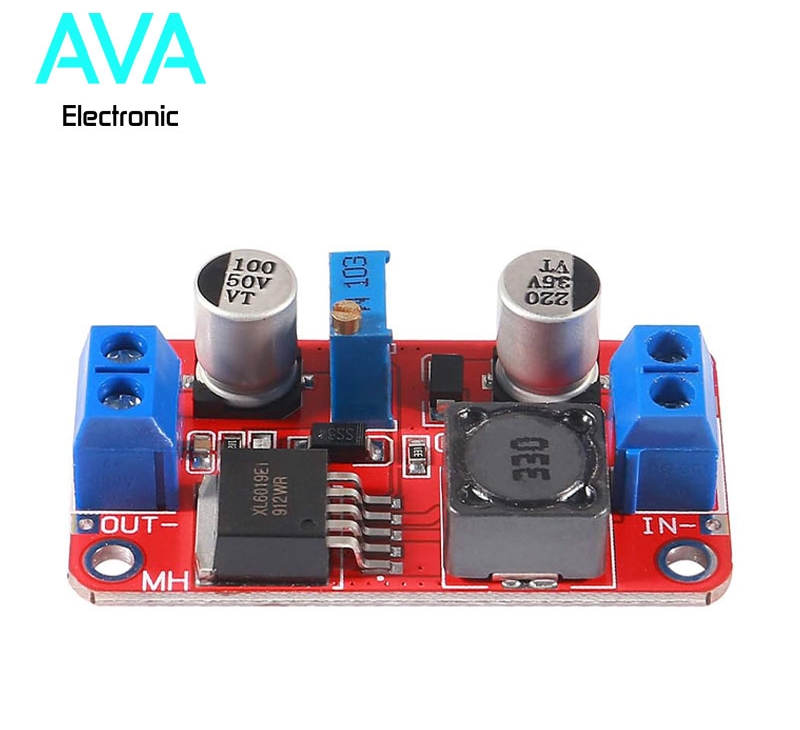

ماژول XL6019 مبدل DC به DC افزاینده ۵ آمپر

توضیحات و ویژگی‌های محصول

• مبدل افزاینده (Step-Up / Boost): قابلیت افزایش ولتاژ ورودی مستقیم (DC) به ولتاژ خروجی بالاتر با پایداری و راندمان بالا.

• جریان دهی بالا تا ۵ آمپر: مجهز به چیپ قدرتمند XL6019 با حداکثر توان سوئیچینگ ۵ آمپر جهت راه‌اندازی مصرف‌کننده‌های پرمصرف.

• ولتاژ ورودی و خروجی عریض: بازه ولتاژ ورودی گسترده از ۵ تا ۳۲ ولت و قابلیت تنظیم ولتاژ خروجی از ۵ تا ۴۰ ولت DC.

• پتانسیومتر مولتی ترن (Multi-turn): دارای پتانسیومتر دقیق جهت تنظیم دقیق ولتاژ خروجی بر اساس نیاز پروژه.

• فرکانس سوئیچینگ ۲۲۰ کیلوهرتز: فرکانس کاری بالا که باعث کاهش ریپل خروجی و کوچکتر شدن ابعاد سلف مدار می‌شود.

• راندمان بالا (تا ۹۴٪): اتلاف انرژی بسیار پایین و تولید گرمای کمتر در مقایسه با مبدل‌های قدیمی‌تر (مانند LM2577).

• محافظت‌های داخلی: مجهز به سیستم محافظت در برابر افزایش دما (Thermal Shutdown) و محدودکننده جریان داخلی (Current Limit).

جدول مشخصات فنی

• تراشه اصلی: XL6019

• نوع ماژول: غیر ایزوله افزاینده (Non-Isolated Boost)

• ولتاژ ورودی: ۵V تا ۳۲V DC

• ولتاژ خروجی: ۵V تا ۴۰V DC (قابل تنظیم)

• حداکثر جریان سوئیچینگ: ۵ آمپر (جریان مداوم پیشنهادی: ۱.۵ تا ۲.۵ آمپر بدون هیت‌سینک اضافه)

• توان خروجی: حداکثر ۳۰ وات (در صورت استفاده از هیت‌سینک تا ۴۵ وات)

• فرکانس سوئیچینگ: ۲۲۰kHz

• بازدهی انرژی (Efficiency): تا ۹۴ درصد

• ریپل خروجی: کمتر از ۵۰ میلی‌ولت

• دمای کاری: ۴۵- تا ۸۵+ درجه سانتی‌گراد

کاربردهای اصلی

• منبع تغذیه متغیر و آزمایشگاهی: ساخت منابع تغذیه DC قابل تنظیم برای تست قطعات الکترونیکی.

• سیستم‌های باتری و پاوربانک: افزایش ولتاژ تک سلول باتری (مانند ۳.۷ ولت لیتیوم-یون) به ۵، ۹ یا ۱۲ ولت.

• تجهیزات خودرو و مبدل ۱۲ به ۲۴ ولت: راه‌اندازی دستگاه‌های ۲۴ ولت از طریق برق ۱۲ ولت باتری خودرو.

• پروژه‌های رباتیک و آردوینو: تامین ولتاژ مورد نیاز موتورها، رله‌ها و سنسورهای با ولتاژ بالا از طریق منابع ولتاژ پایین.
