توضیحات محصول

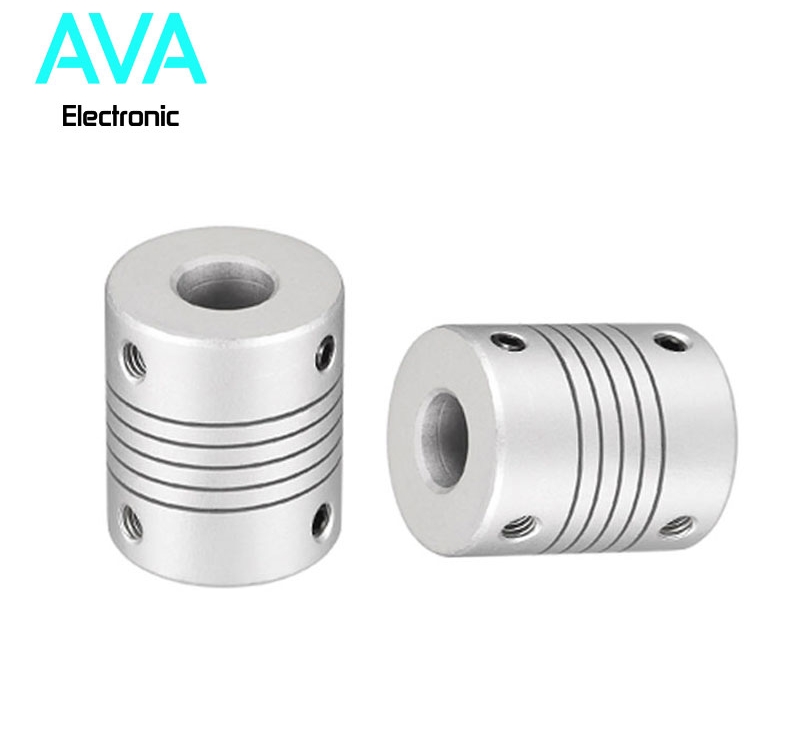

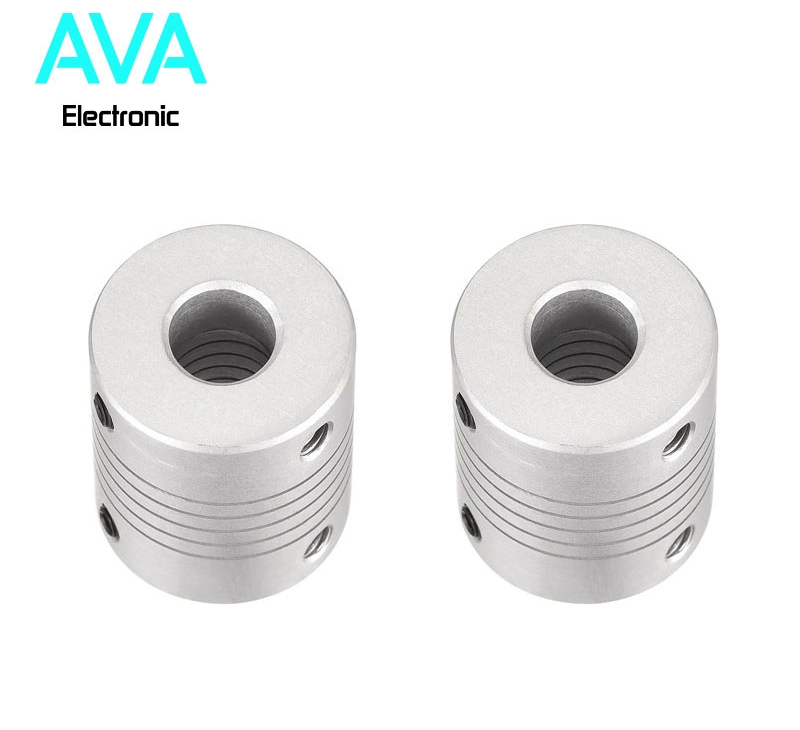

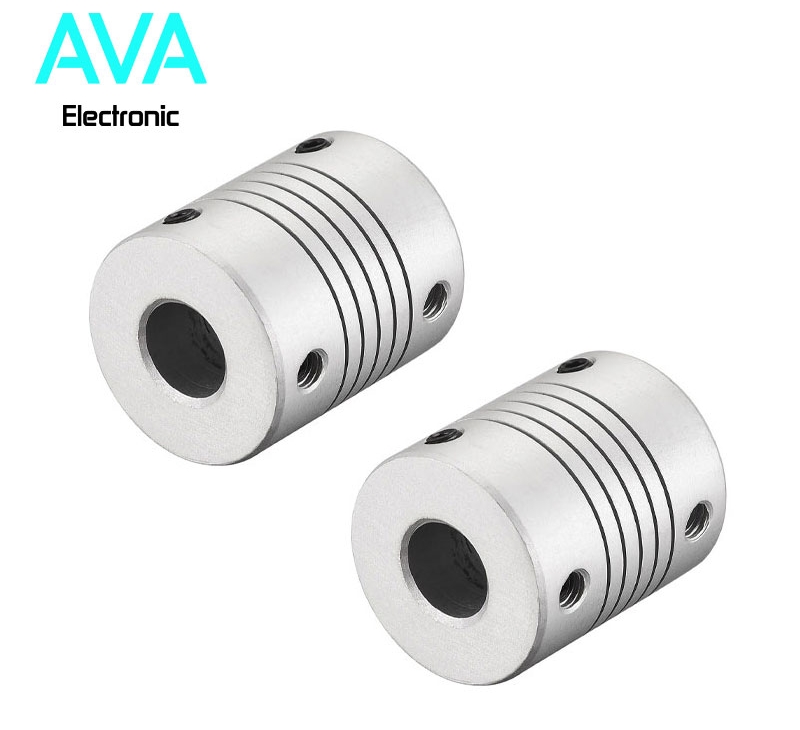

کوپلینگ انعطافپذیر آلومینیومی ۱۰mm به ۱۰mm برای اتصال دو شفت با قطر هماندازه (هر دو ۱۰ میلیمتر) طراحی شده است. این قطعه معمولاً در سیستمهای حرکت خطی، CNC و پرینترهای سهبعدی که نیاز به انتقال حرکت بدون لغزش و با قابلیت خنثیسازی خطاهای همراستایی دارند، استفاده میشود.
مشخصات و ویژگیهای اصلی
قطر ورودی / خروجی: هر دو سمت ۱۰mm (مستقیم و هماندازه)
جنس بدنه: آلیاژ آلومینیوم سبک با روکش آنودایز شده برای افزایش مقاومت در برابر سایش و خوردگی.
طراحی شیاردار (Helical Beam): وجود برشهای مارپیچی روی بدنه، انعطاف لازم برای جبران خطاهای زاویهای (Angular Misalignment)، انحرافهای محوری و شعاعی را فراهم میکند.
نحوه قفل شدن: مجهز به پیچهای مغزی (Set Screw) یا سیستم کلمپی (Clamp) جهت اتصال محکم به شفت و جلوگیری از رد کردن شفت هنگام چرخش.
کاهش فشار مکانیکی: جلوگیری از وارد آمدن فشار مستقیم و جبرانناپذیر به بلبرینگهای استپر موتور یا سروو موتور.
مشخصات فنی متداول

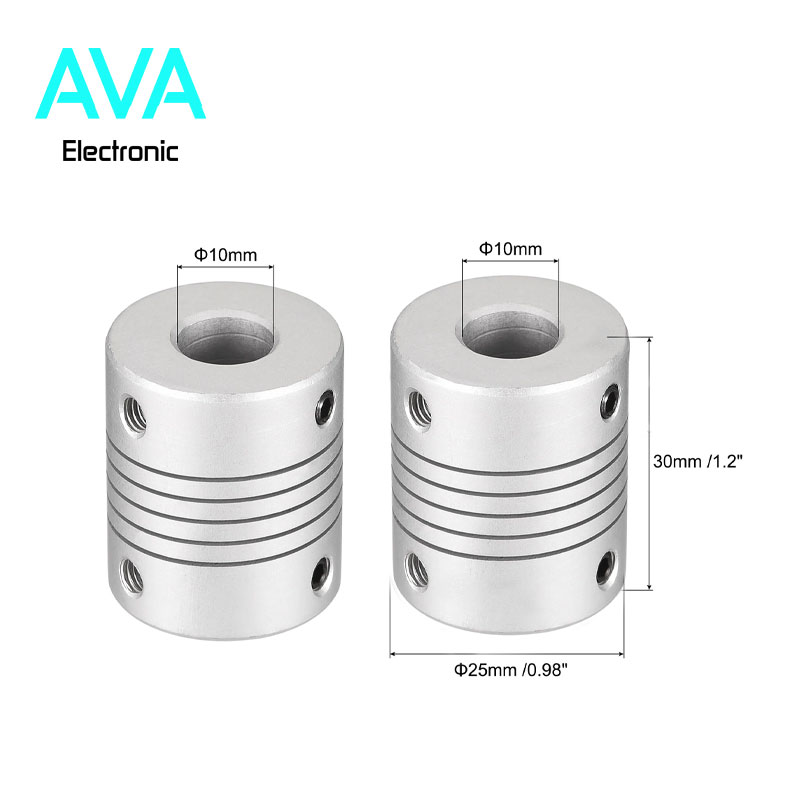

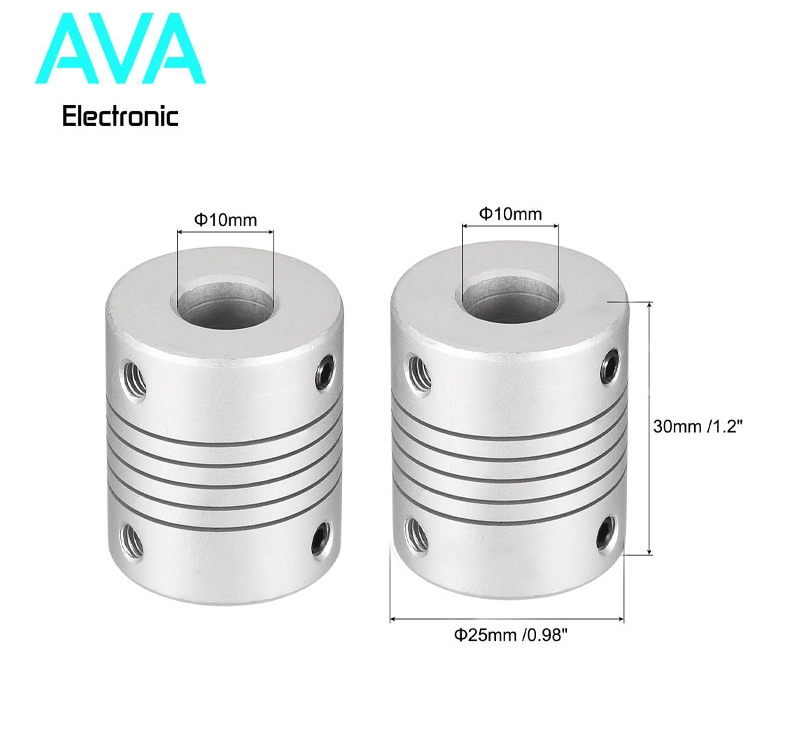

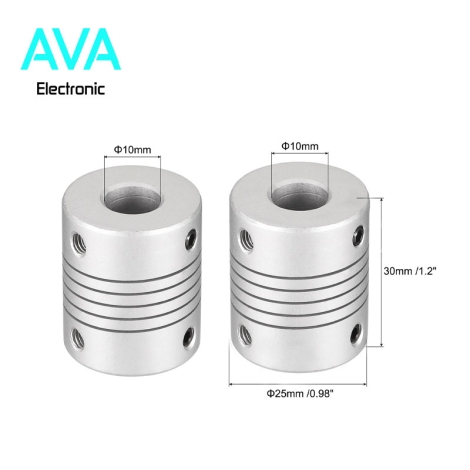

| پارامتر | مقدار استاندارد |
| قطر شفتهای ورودی و خروجی | ۱۰mm × ۱۰mm |
| قطر بیرونی (OD) | معمولاً ۲۵ میلیمتر |
| طول (Length) | ۳۰ میلیمتر |
| نوع پیچ تثبیت | M4 یا M3 آلنی |
| جنس | آلومینیوم صنعتی |
