توضیحات محصول

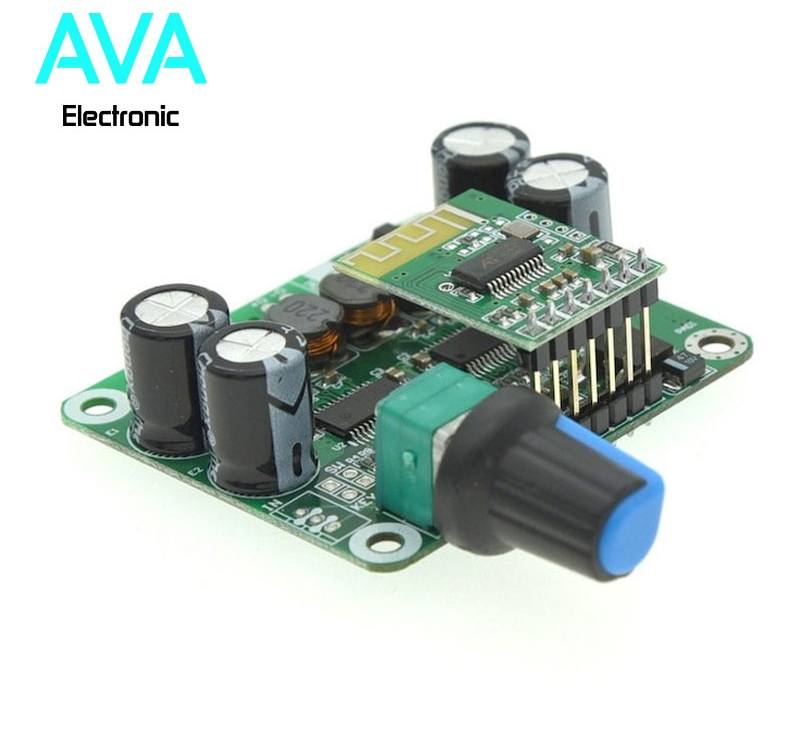

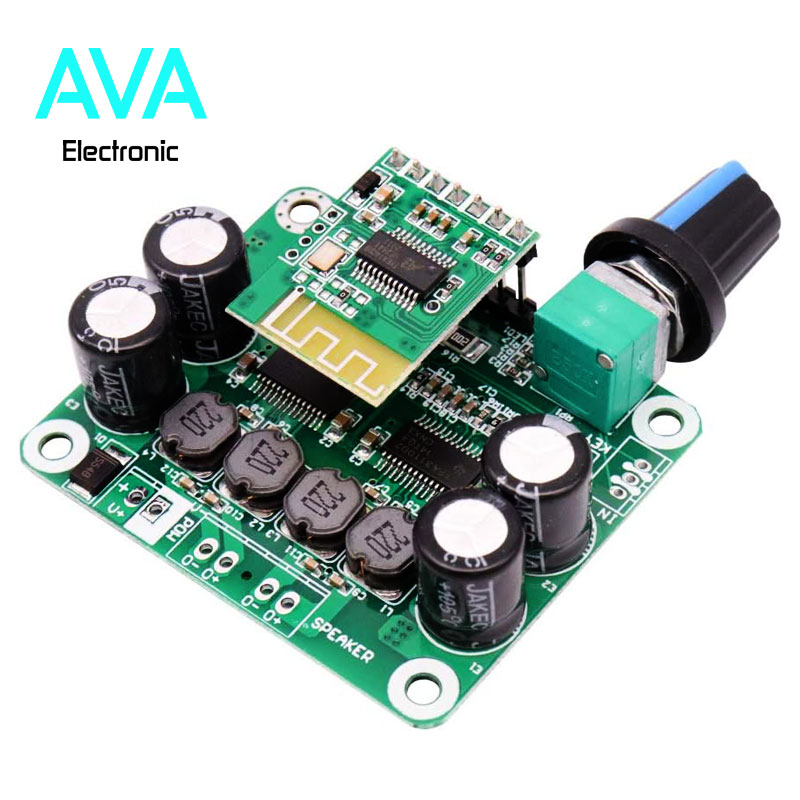

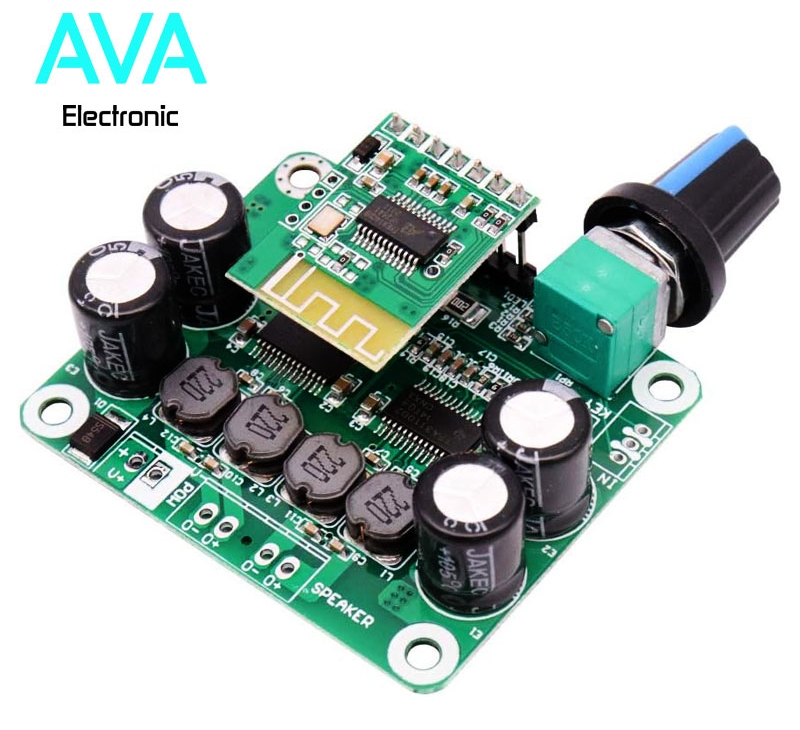

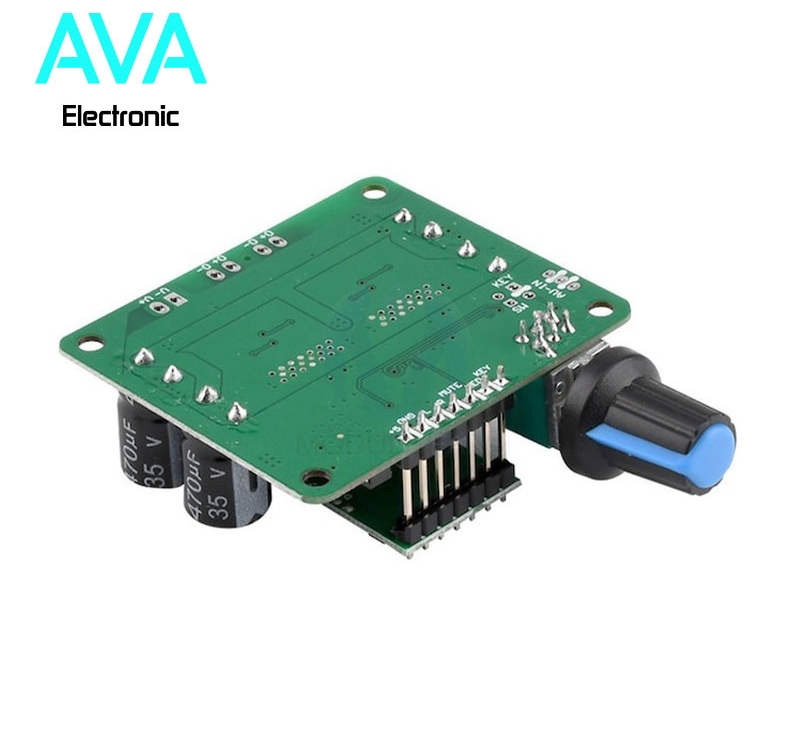

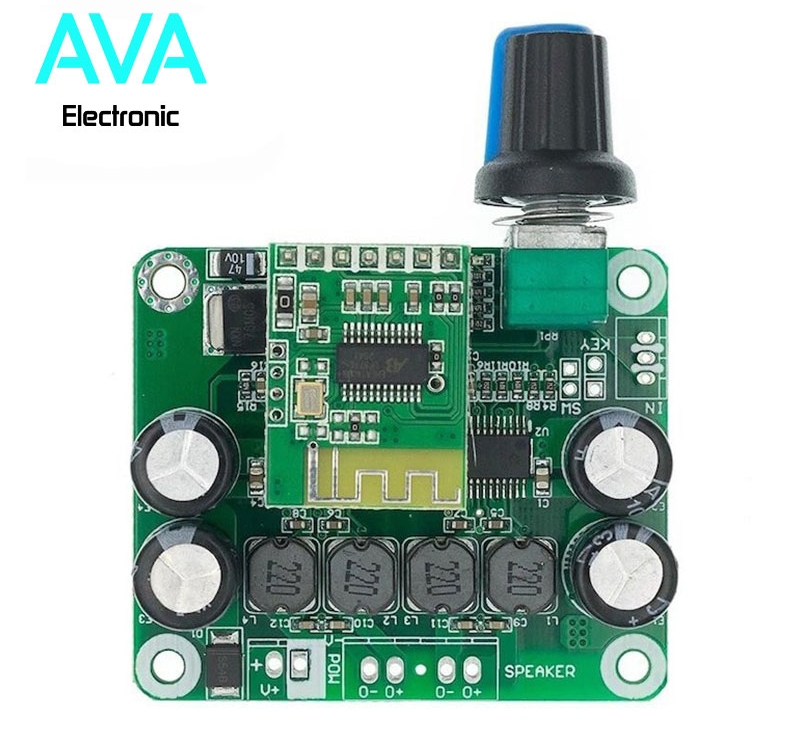

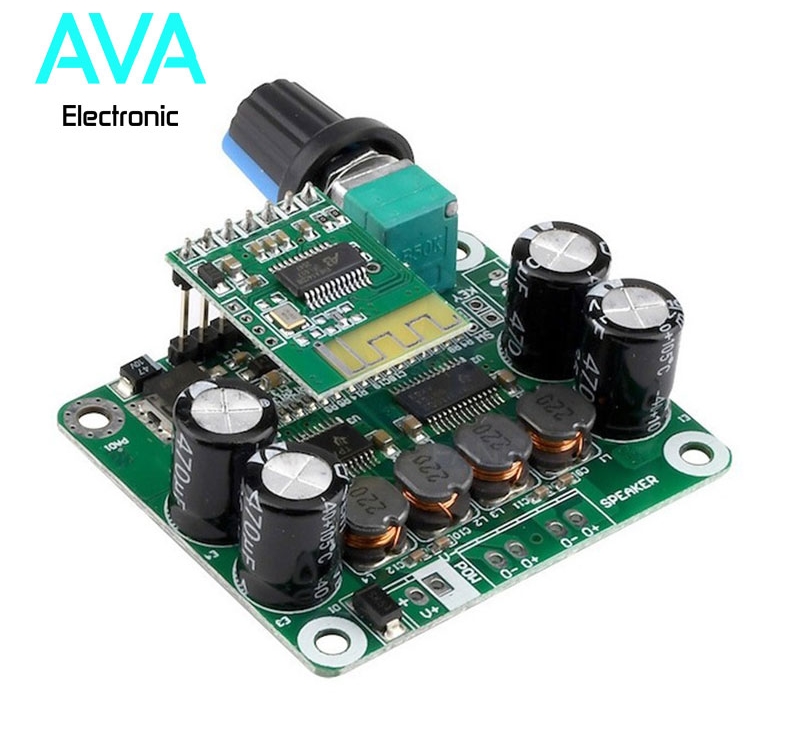

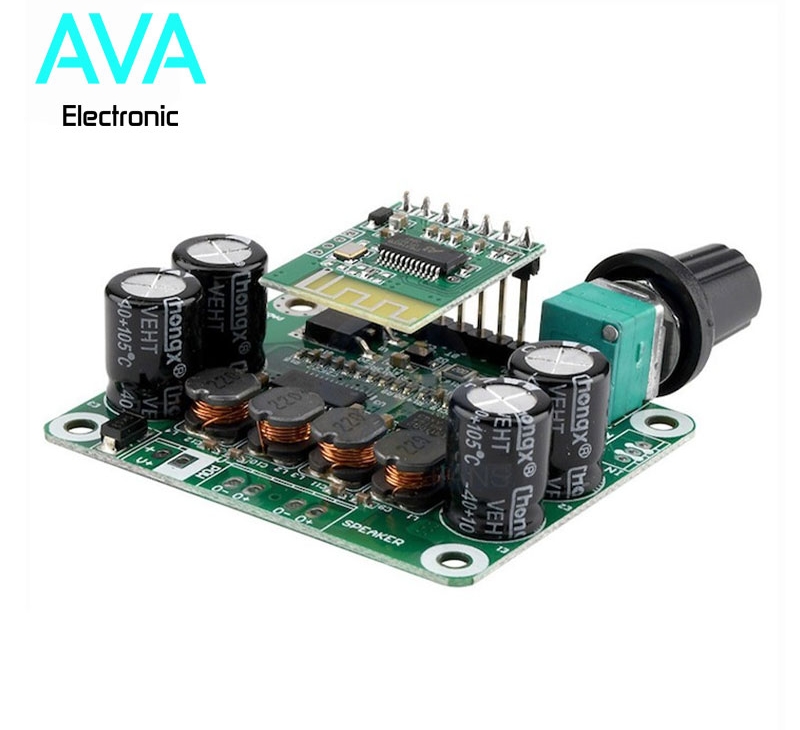

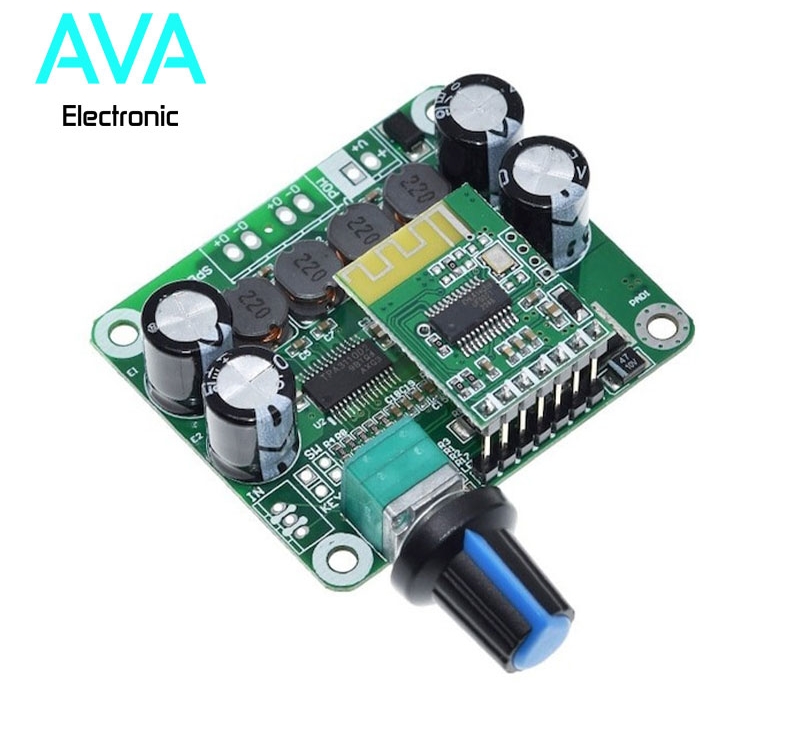

ماژول آمپلیفایر بلوتوثی TPA3110 اورجینال ۳۰×۲ وات
این برد بر اساس مدار مرجع تراشه TPA3110 طراحی شده و از منبع تغذیه تکقطبی با حفاظت در برابر اتصال معکوس استفاده میکند. به راحتی میتوان آن را با آداپتورهای رایج یا منابع تغذیه سوئیچینگ راهاندازی کرد. بیشتر قطعات مقاومتی و خازنی از نوع SMD استاندارد هستند که سادگی و پایداری مدار را افزایش میدهند. یک رابط ویژه برای ماژول گیرنده بلوتوث صوتی طراحی شده و مدار رگولاتور داخلی ۵ ولت نیز در آن تعبیه شده است که ساخت اسپیکر بلوتوث DIY را آسان میکند. خروجی این برد ۱۵ وات × ۲ در ولتاژ ۱۶ ولت است و قابلیت اتصال به اسپیکرهای ۴ اهم و ۸ اهم را دارد.
مشخصات فنی
تراشه: TPA3110
ولتاژ کاری: ۸ تا ۲۶ ولت DC
جریان کاری: بیشتر از ۲ آمپر
توان خروجی: ۱۵ وات × ۲ (@۱۶V)
امپدانس خروجی سازگار: ۴ تا ۸ اهم
نوع کانال: دوکاناله (استریو)
دمای کاری: ۲۰- تا ۸۵+ درجه سانتیگراد
رطوبت کاری: ۵% تا ۹۵% RH
ابعاد ماژول: ۶۳ × ۴۴ × ۱۹ میلیمتر
ابعاد PCB: 44 × ۴۰ × ۱۹ میلیمتر
