توضیحات محصول

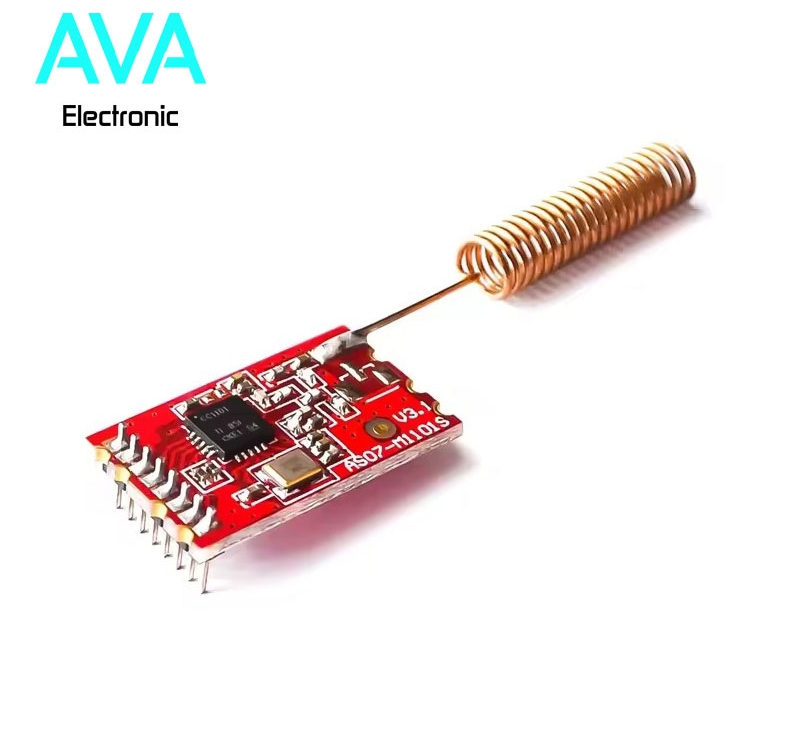

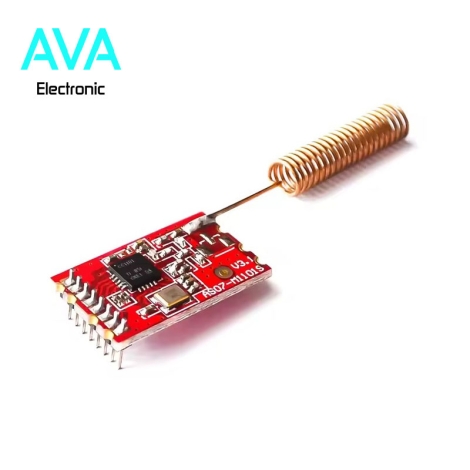

ماژول فرستنده گیرنده رادیویی بی سیم ۴۳۳ مگاهرتز CC1101 با برد ۵۰۰ متر با توان ۱۰mW همراه با آنتن فنری

ویژگی‌ها:

• کار در فرکانس ۴۳۳MHz با توان ۱۰ میلی‌وات، دارای پایداری بالا، قابلیت پراکنش (diffraction) و نفوذ از دیوار.

• طراحی و توسعه بر اساس تراشه RF شرکت Texas Instruments (TI) CC1101.

• مجهز به FEC و کدگذاری درهم‌تنیده (interleaved) برای افزایش توان ضد‌تداخل.

• توان خروجی کافی با ویژگی‌های طیفی مناسب، هارمونیک‌های کم، تداخل کانالی اندک.

• ابعاد بسیار کوچک، کریستال با دقت بالا، و استفاده از القاگرهای اصلی Murata.

مشخصات فنی:

• تراشه RF TI CC1101

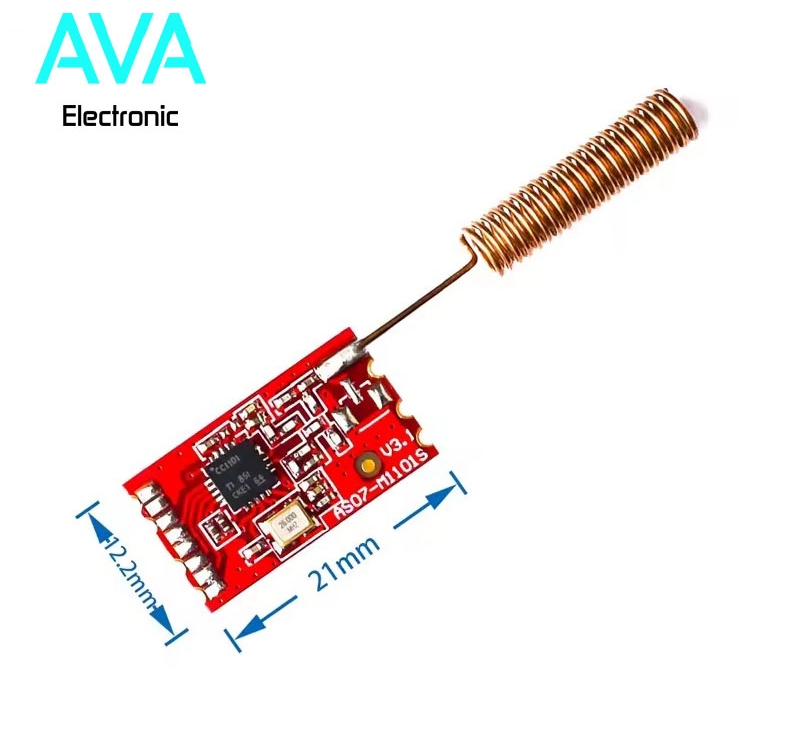

• ابعاد ماژول: ۲۰٫۸ × ۱۲mm (بدون آنتن)

• باند فرکانسی: ۴۰۰ ~ ۴۷۰MHz (قابل تنظیم نرم‌افزاری، پیشنهاد: ۴۳۳M ± ۱۰MHz)

• فناوری تولید: بدون سرب (سازگار با محیط زیست)

• نوع رابط: ۱×۸×۱٫۲۷ patch

• ولتاژ تغذیه: ۱٫۸ تا ۳٫۶V DC (بیش از ۳٫۶V موجب آسیب دائمی می‌شود)

• سطح ولتاژ ارتباطی: ۰٫۷VCC تا ۳٫۶V (VCC همان ولتاژ تغذیه ماژول است)

• برد اندازه‌گیری‌شده: ۱۰۰۰ متر فضای باز، توان حداکثر، ارتفاع ۱٫۵ متر، نرخ داده ۱kbps

• توان خروجی: حداکثر ۱۰dBm ≈ ۱۰mW

• نرخ انتقال داده: ۰٫۶kbps ~ 500kbps (قابل تنظیم نرم‌افزاری، پیشنهاد سرعت پایین)

• جریان در حالت خاموش: ۰٫۵µA

• جریان در حالت ارسال: ۲۹mA (10dBm)، منبع تغذیه باید توان بیش از ۱۰۰mA داشته باشد

• جریان در حالت دریافت: ۱۶mA

• رابط ارتباطی: SPI (حداکثر سرعت ۱۰Mbps)

• طول بسته داده در ارسال/دریافت: ۱ تا ۶۴ بایت

• پشتیبانی از RSSI (مطابق با دفترچه تراشه)

• آنتن فنری، امپدانس ۵۰Ω

• دمای کاری: -۴۰ تا +۸۵°C (درجه صنعتی)

• رطوبت کاری: ۱۰% تا ۹۰% RH
