توضیحات محصول

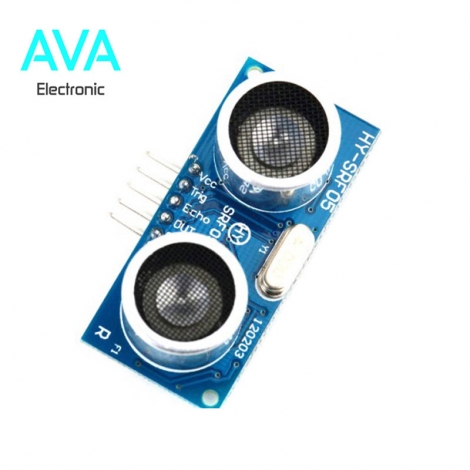

ماژول فاصله یاب آلتراسونیک SRF05 با ایجاد امواج صوتی با فرکانس بالا و ارسال آن موج بازتاب شده را دریافت و تحلیل می کند. با محاسبهٔ مدت زمان بین ارسال و دریافت امواج صوتی ، می توان فاصلهٔ ماژول با ا جسام مختلف را بدست آورد. از این فناوری می توان برای اندازه گیری مسافت و یا سطوح مایعات مخازن استفاده کرد. برای اندازه گیری سرعت و جهت، یک دستگاه از چندین گیرنده استفاده می کند و از روی فاصلهٔ نسبی آنها سرعت را اندازه می گیرد. برای اندازه گیری میزان مایع داخل یک مخزن نیز کافیست فاصله از سطح مایع اندازه گرفته شود. کاربردهای دیگر شامل ردیابهای صوتی(sonar)، بخورها (Humidifier)، فراوانگاری (سونوگرافی فراصوت)، دزدگیرها و آزمایشات غیر مخرب(Nondestructive testing) می شود.
ماژول فاصله یاب آلتراسونیک SRF05 درواقع نمونه تکامل یافته SRF04 است و با هدف افزایش انعطاف پذیری ، افزایش مسافت قابل اندازه گیری و افزایش دقت طراحی شده است. عملکرد جدید پین Mode (در صورت اتصال به پین زمین) این ماژول امکان استفاده از تنها یک پین برای تریگر و اکو بطور همزمان می دهد. در نتیجه در تعداد پین مصرفی از میکروکنترلر صرفه جویی می شود. وقتی پین Mode بدون اتصال رها می شود. ماژول SRF05 با استفاده از پین های جداگانه تریگر و اکو همانند SRF04 عمل می کند. این ماژول با بردهای آردوینو سازگاری کامل دارد.
خصوصیات :
- ولتاژ کاری ۵ ولت
- جریان مصرفی استاتیک ۲mA
- زاویه سنسور : ۱۵ درجه
- مسافت قابل سنجش ۲ تا ۴۰۰ سانتیمتر
- دقت اندازه گیری ۳mm
