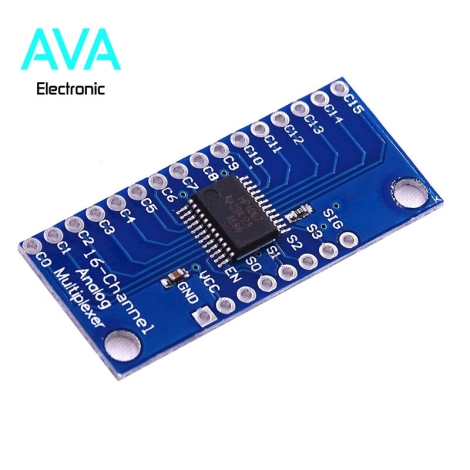

ماژول ۱۶ کانال آنالوگ / دیجیتال MUX از یک آی سی ۱۶ کاناله به نام ۷۴HC4067 استفاده می‌کند که می‌تواند سیگنال‌های آنالوگ و دیجیتال را در هر دو جهت منتقل کند.

ویژگی‌های کلیدی ماژول ۱۶ کانال آنالوگ / دیجیتال MUX:

• ۱۶ کانال دوطرفه
• قابل استفاده به عنوان مولتی‌پلکسر یا دی‌مولتی‌پلکسر
• کانال‌ها می‌توانند سیگنال‌های آنالوگ یا دیجیتال را پردازش کنند
• سازگار با منطق ۳٫۳V و ۵V
• یکی از ۱۶ کانال ورودی می‌تواند به یک خروجی متصل شود یا یک ورودی می‌تواند به یکی از ۱۶ کانال خروجی متصل شود. این ماژول می‌تواند سیگنال‌های آنالوگ (مثل سیگنال‌های حسگرهای آنالوگ یا بانک پتانسیومترها) یا سیگنال‌های دیجیتال (مثل سیگنال‌های سوئیچ‌ها، حسگرهای دیجیتال یا حتی ارتباطات سریال) را پردازش کند.

IC 74HC4067 می‌تواند در بازه ۲ تا ۶ ولت کار کند، بنابراین با منطق ۳٫۳V و ۵V سازگار است.

چهار خط آدرس (S0-S3) یکی از ۱۶ کانال را انتخاب کرده و آن را به پین ورودی/خروجی (SIG) متصل می‌کنند. این آدرس‌دهی به صورت دودویی است، به طوری که آدرس ۰۰۰۰ کانال ۰ و آدرس ۱۱۱۱ کانال ۱۵ را نشان می‌دهد. زمانی که یک کانال فعال است، مقاومت آن حدود ۷۰ اهم است که اجازه می‌دهد سیگنال‌ها به هر دو طرف جریان پیدا کنند. با منبع تغذیه ۵ ولت، مقاومت حدود ۶۰ اهم اندازه‌گیری شد. حداکثر جریان از هر کانال ۲۵ میلی‌آمپر است.

یک پین فعال‌سازی (EN) وجود دارد که به صورت پیش‌فرض LOW است. زمانی که LOW باشد، دستگاه کانال انتخاب شده توسط خطوط آدرس را فعال می‌کند. اگر EN به HIGH کشیده شود، همه کانال‌ها غیرفعال می‌شوند.

اتصالات ماژول: در ماژول الکترونیکی دو ردیف پین وجود دارد. این پین ها می‌توانند برای اتصال سیم‌ها یا لحیم کردن هدر پین‌ها بسته به نیاز استفاده شوند.

هدر ۱×۸:

• SIG = ورودی / خروجی سیگنال. این معمولاً به ورودی آنالوگ یا دیجیتال I/O میکروکنترلر متصل می‌شود.
• S3 = بیت آدرس دودویی ۳٫ بیت‌های آدرس (۳…۰) به ۴ پین خروجی دیجیتال میکروکنترلر متصل می‌شوند تا کانال انتخابی را تعیین کنند.
• S2 = بیت آدرس دودویی ۲
• S1 = بیت آدرس دودویی ۱
• S0 = بیت آدرس دودویی ۰
• EN = فعال‌سازی. به صورت داخلی به LOW کشیده شده و به طور پیش‌فرض فعال است. می‌توان آن را به HIGH کشید تا همه کانال‌ها غیرفعال شوند.
• VCC = 2 تا ۶ ولت. معمولاً به ۵V یا ۳٫۳V برای تطابق با تغذیه میکروکنترلر متصل می‌شود.
• GND = زمین، باید با میکروکنترلر مشترک باشد.

هدر ۱×۱۶:

• C15 = کانال ۱۵
• C14 = کانال ۱۴
• …
• C1 = کانال ۱
• C0 = کانال ۰

محتویات بسته:

• ماژول ۱۶ کانال آنالوگ / دیجیتال MUX
• ۲ عدد پین هدر نری
