توضیحات محصول

توضیحات محصول:

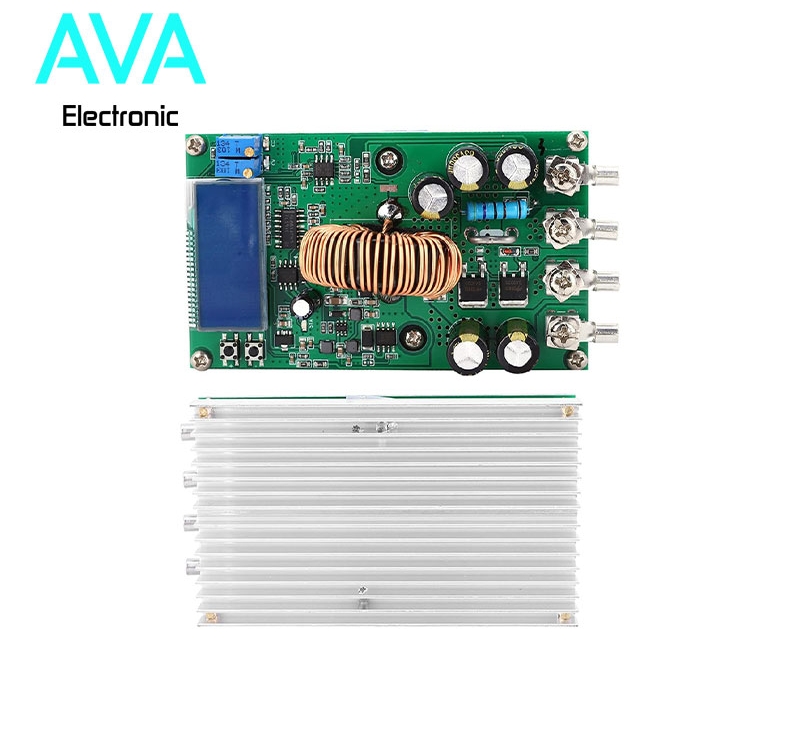

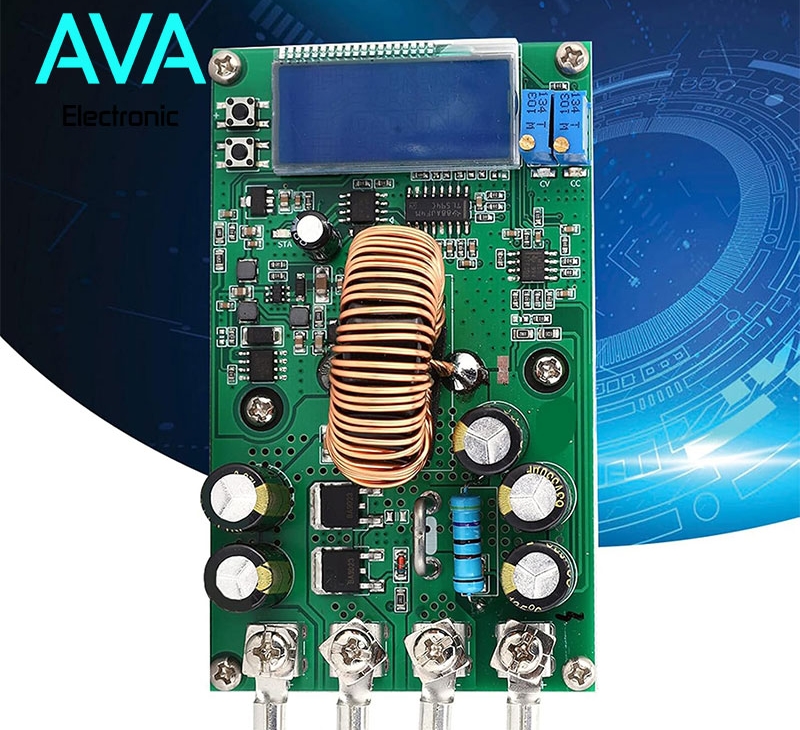

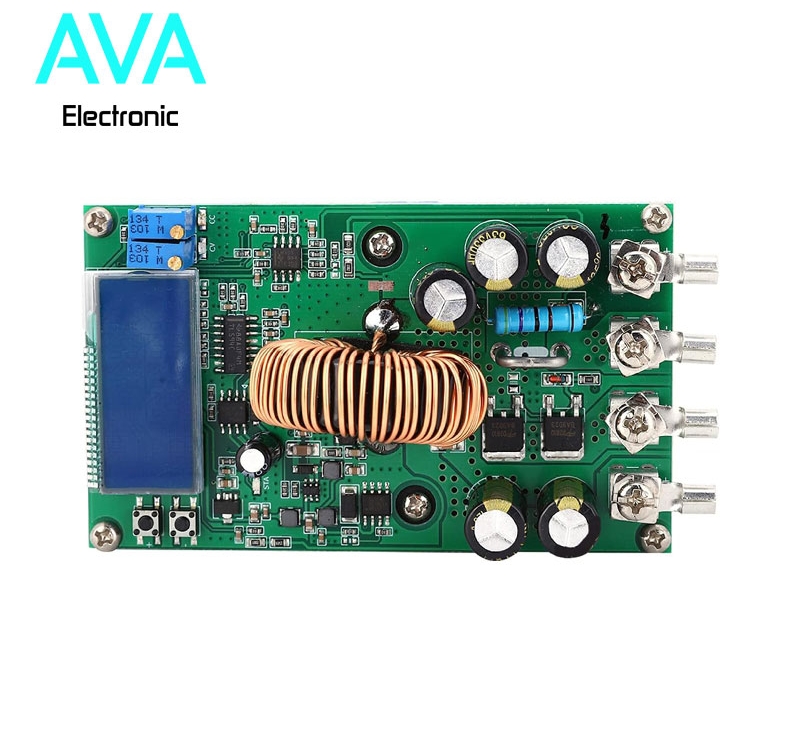

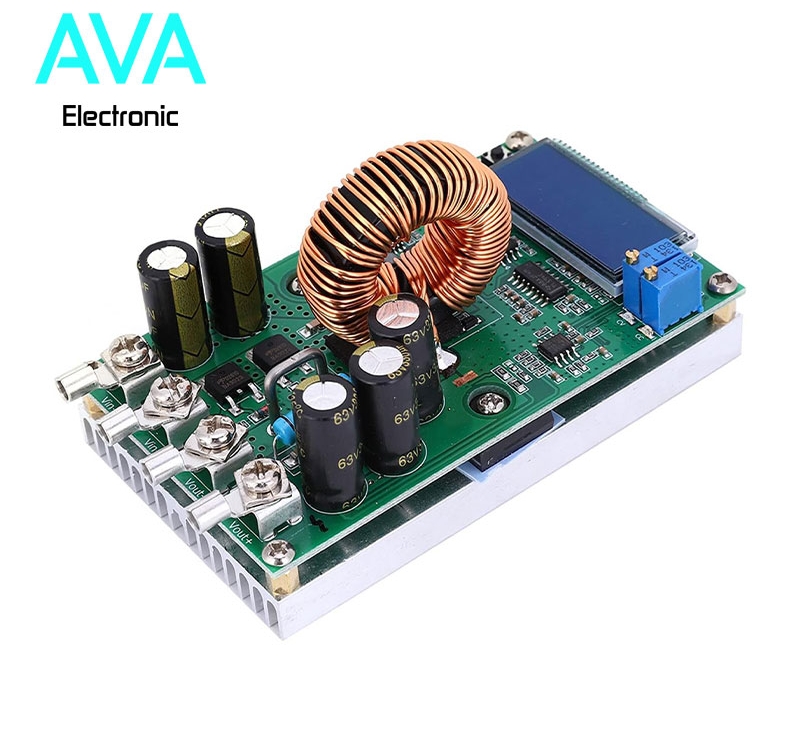

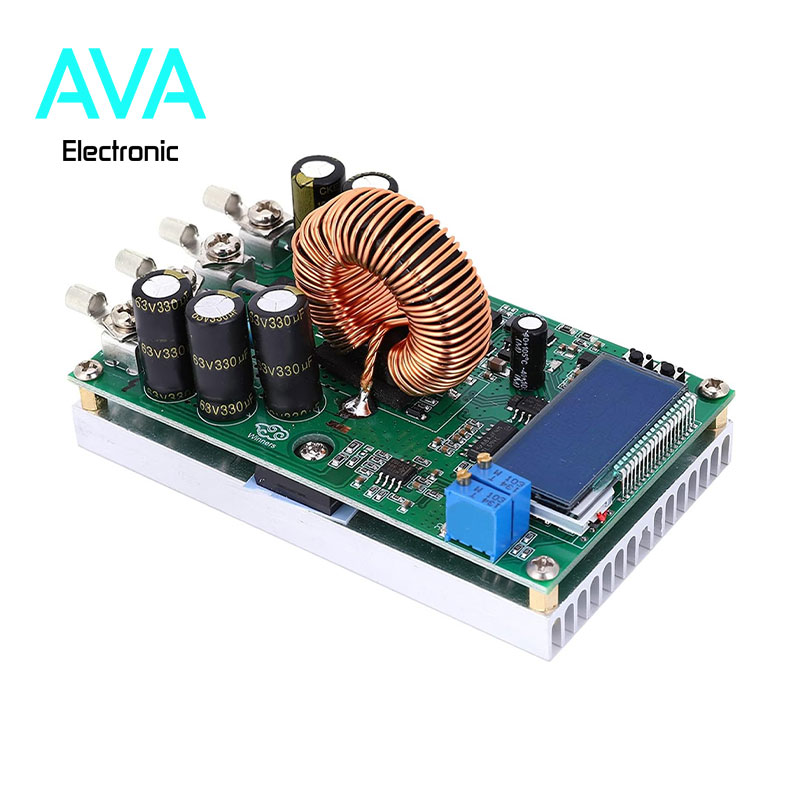

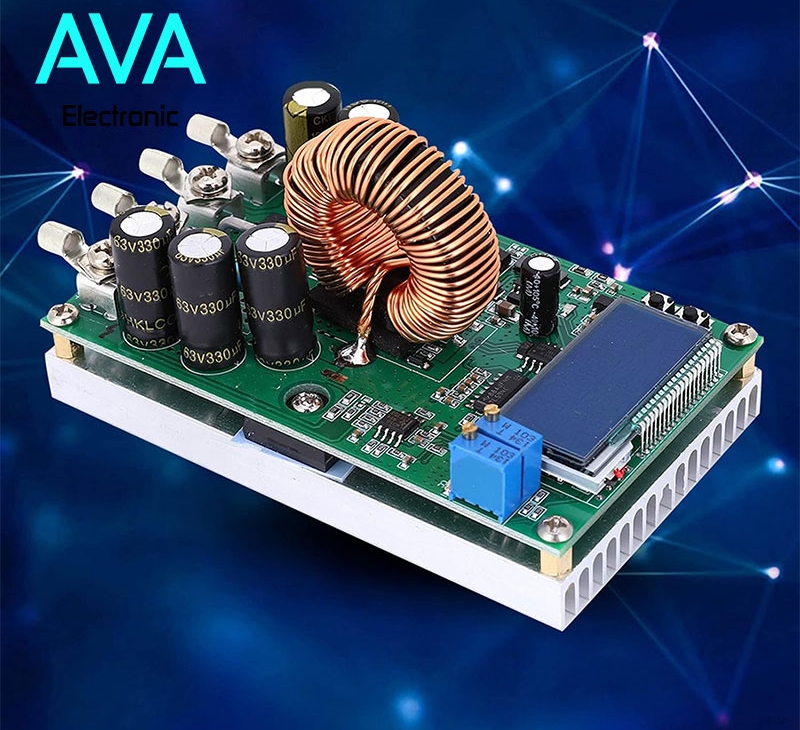

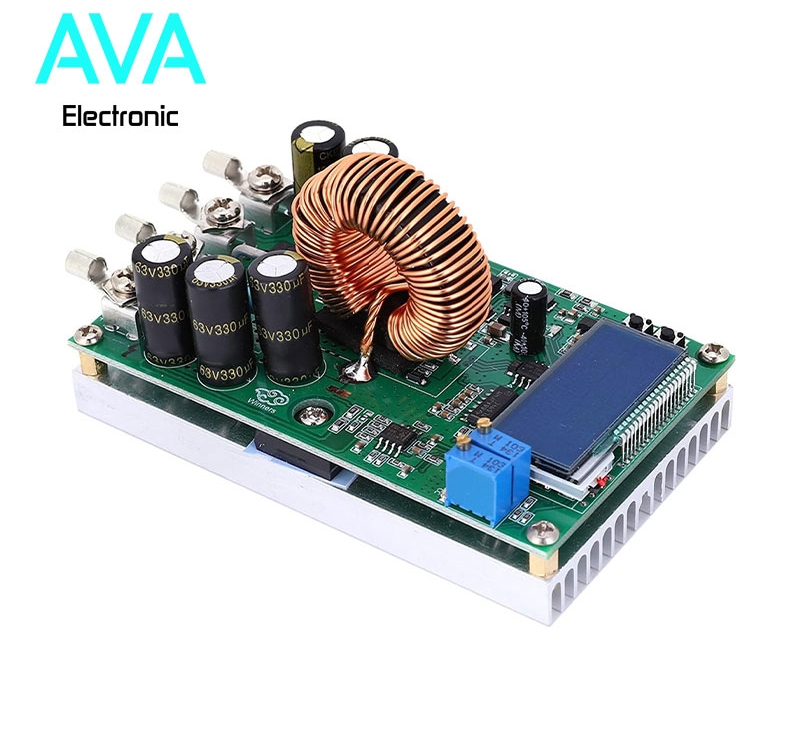

ماژول منبع تغذیه کاهنده ولتاژ (Buck Converter) مدل WD5020، یک مبدل قدرتمند DC به DC است که ولتاژ ورودی بالا را به ولتاژ پایین‌تر قابل تنظیم تبدیل می‌کند. این ماژول برای کاربردهای صنعتی، الکترونیکی، باتری‌شارژرها و پروژه‌های DIY بسیار مناسب است.

مشخصات فنی:

• نوع کالا: ماژول منبع تغذیه

• مدل: WD5020

• ولتاژ ورودی: ۷ تا ۵۰ ولت DC

• ولتاژ خروجی: ۰ تا ۳۶ ولت DC (قابل تنظیم به‌صورت پیوسته – فقط به‌عنوان ماژول کاهنده قابل استفاده است؛ ولتاژ ورودی باید حداقل ۱ ولت بیشتر از ولتاژ خروجی باشد)

• جریان خروجی: قابل تنظیم، حداکثر ۲۰ آمپر (پیشنهاد می‌شود تا ۱۵ آمپر استفاده شود؛ تا ۱۰ آمپر یا توان ۱۴۰ وات به‌صورت طبیعی خنک می‌شود. در صورت افزایش جریان، باید سیستم خنک‌کننده تقویت شود)

• توان خروجی: حداکثر ۳۰۰ وات (پیشنهاد می‌شود تا ۲۵۰ وات استفاده شود؛ در اختلاف ولتاژ زیاد، توان خروجی باید کاهش یابد)

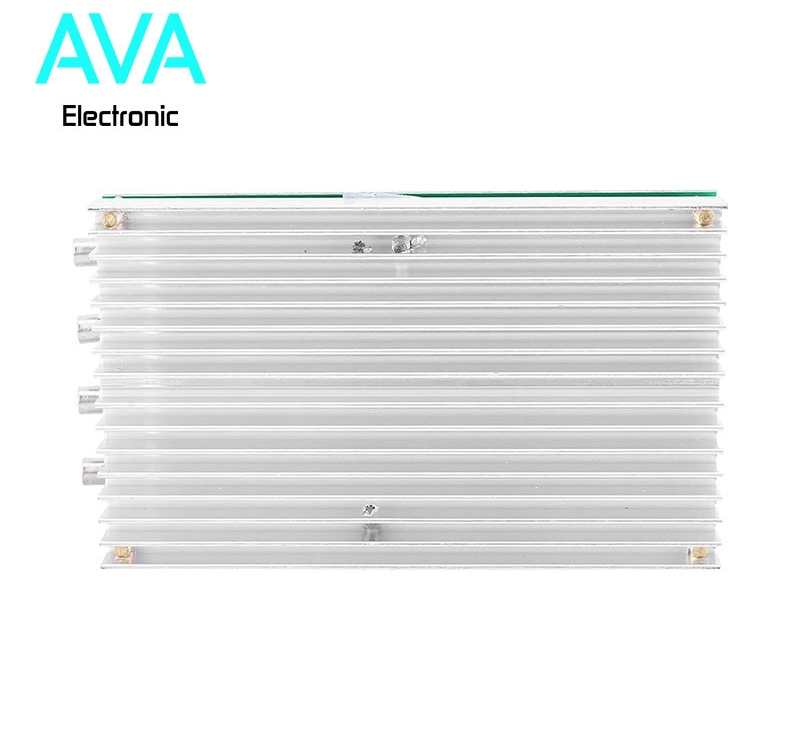

• دمای کاری: منفی ۲۰ تا مثبت ۷۵ درجه سانتی‌گراد (در هنگام استفاده به دمای ترانزیستورهای قدرت توجه شود و خنک‌سازی تقویت گردد)

• فرکانس کاری: ۳۰۰ کیلوهرتز

• بازده تبدیل: تا ۹۵٪

• محافظت در برابر اتصال کوتاه: دارد (بر اساس مقدار جریان تنظیم شده در حالت جریان ثابت)

• محافظت در برابر اتصال معکوس ورودی: دارد

• محافظت در برابر برگشت جریان از خروجی: ندارد (برای شارژ باتری باید دیود اضافه شود)

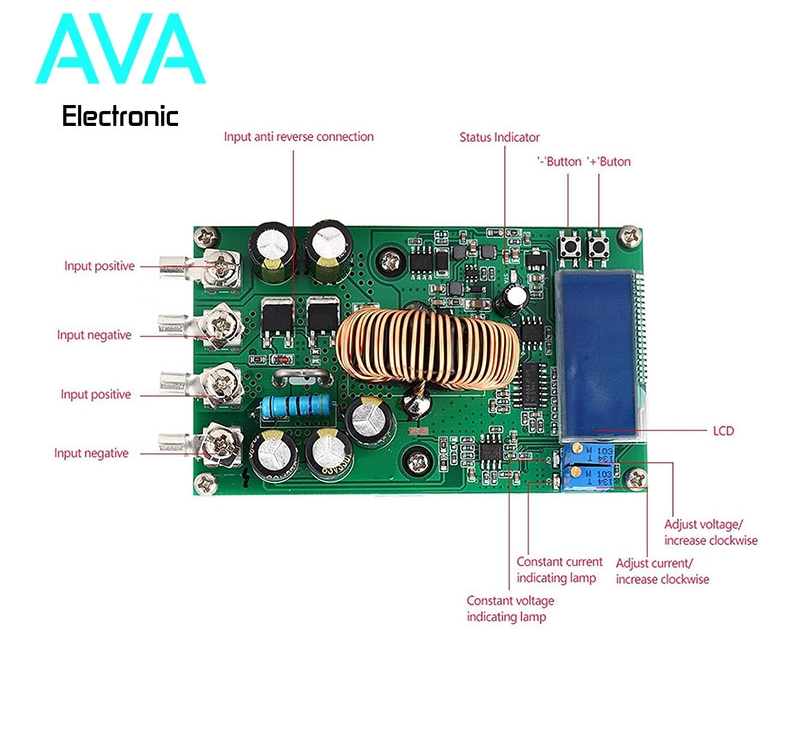

• روش اتصال سیم: از طریق ترمینال یا لحیم‌کاری؛

  • VIN: ورودی

  • VOUT: خروجی

• ابعاد: ۱۰۰ × ۶۰ × ۴۸ میلی‌متر (۳٫۹۴ × ۲٫۳۶ × ۱٫۸۹ اینچ)
