توضیحات محصول

توضیحات

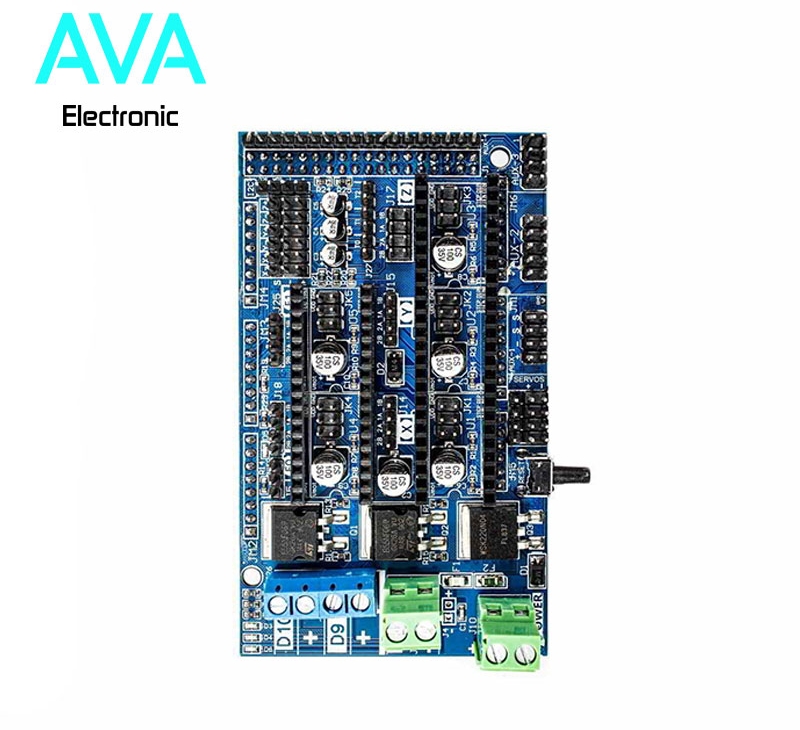

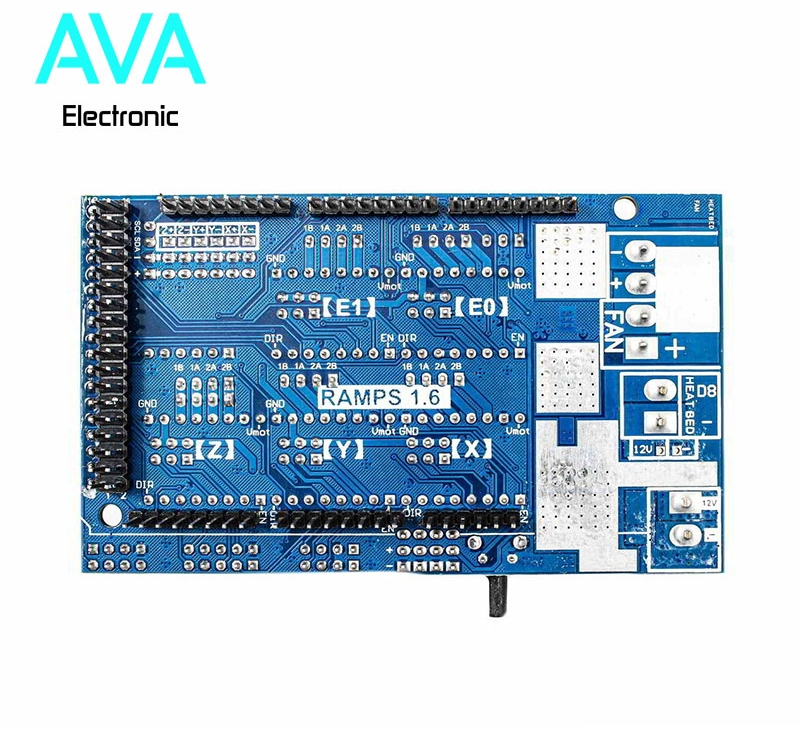

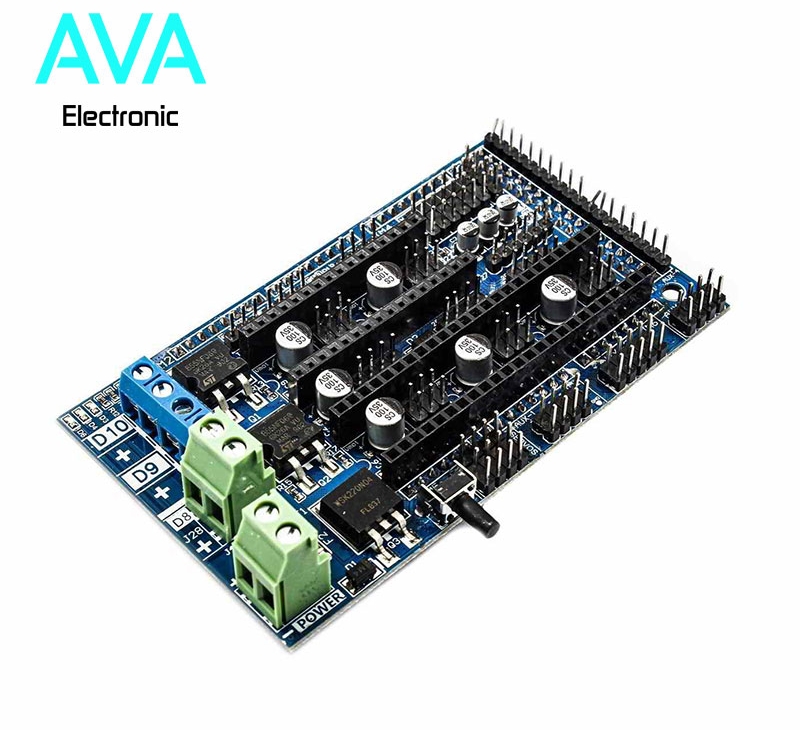

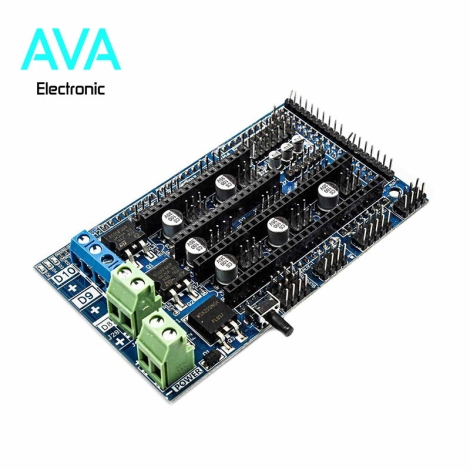

برد RAMPS 1.6 یک برد کنترلی قدرتمند است که برای استفاده در پرینترهای سه‌بعدی و سایر دستگاه‌های CNC طراحی شده است. این برد ماژولار و چندمنظوره، به Arduino Mega 2560 متصل شده و امکان کنترل اجزای مختلفی مانند موتورهای پله‌ای، بستر گرم‌شونده، اکسترودرها، فن‌ها و سایر بخش‌ها را فراهم می‌کند.

در مقایسه با نسخه‌های پیشین مانند RAMPS 1.4 و ۱٫۵، این نسخه دارای بهبود در اتلاف حرارت و اتصالات قوی‌تر برای دستگاه‌های با جریان بالا است که باعث افزایش طول عمر قطعات و پایداری بیشتر سیستم می‌شود. این برد دارای ۵ جایگاه برای درایورهای موتور پله‌ای بوده و از تنظیمات دو اکسترودری پشتیبانی می‌کند. طراحی ماژولار آن نیز امکان ارتقا یا تعویض آسان درایورها و MOSFETها را فراهم می‌کند.

ویژگی‌های کلیدی

✅ بهبود اتلاف حرارت: طراحی پیشرفته PCB با قابلیت خنک‌کنندگی بهتر، ایده‌آل برای بستر گرم و اکسترودرها.
✅ طراحی ماژولار: پشتیبانی از نصب و جایگزینی آسان درایورهای موتور پله‌ای به‌صورت Plug & Play.
✅ پشتیبانی از چند اکسترودر: قابلیت کنترل تا دو اکسترودر، مناسب برای چاپ سه‌بعدی چند رنگ یا چند ماده‌ای.
✅ ارتقای MOSFET: استفاده از MOSFETهای قدرتمند برای کنترل ایمن‌تر و مطمئن‌تر دستگاه‌های با جریان بالا مانند بستر گرم.
✅ چاپ مستقل: امکان اتصال به نمایشگر LCD و کارت SD برای چاپ بدون نیاز به کامپیوتر.
✅ سازگاری با فریمورهای محبوب: سازگار با Marlin و سایر فریمورها، که انعطاف‌پذیری بالایی در استفاده فراهم

مشخصات فنی

• ولتاژ ورودی: ۱۲V-24V
• جایگاه درایورهای موتور پله‌ای: ۵ اسلات برای درایورهای Pololu مانند A4988 یا DRV8825
• MOSFETها: MOSFETهای قدرتمند با سیستم خنک‌کنندگی بهینه برای کنترل بستر گرم و اکسترودر
• پشتیبانی از LCD و کارت SD: امکان اتصال آسان به نمایشگر LCD و کارت SD برای چاپ مستقل
• اتصالات Endstop: 6 کانکتور برای سوئیچ‌های Endstop (حداکثر و حداقل برای محورهای X، Y، Z)
• کنترل بستر گرم: دارای MOSFET داخلی جهت مدیریت بسترهای گرم با جریان بالا
• کنترل فن: بهبود در کنترل فن‌ها برای حفظ دمای پایدار هنگام چاپ
• سازگاری با فریمور: پشتیبانی از Marlin، Sprinter، Repetier و سایر فریمورها
• بهبود در اتصالات: کانکتورهای ۶ پین برای ترمیستورها، که باعث افزایش پایداری و سهولت در نصب می‌شود
• مدیریت حرارت: افزایش ضخامت مس در PCB برای بهبود دفع حرارت
